      LM22670評估板反相拓撲結構和應用說明

      2017-06-12 | rar | 4.18 MB | 次下載 | 免費

      資料介紹

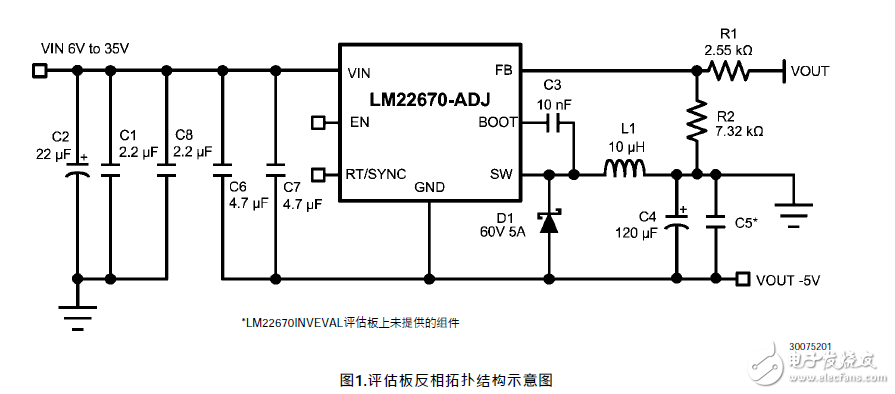

      　　LM22670反相評估板的設計旨在演示用于極性反相拓撲結構的LM22670開關穩壓器的性能。LM22670反相評估板的電路圖如圖1所示。該評估板配置在6V至35V輸入電壓范圍內提供-5V的輸出電壓及高達1.5A的負載電流。典型工作頻率為500千赫。該評估板設計環境工作溫度高達50℃。典型的評估電路板的性能和特性曲線如圖5至圖7所示。圖8顯示為印刷電路板布局。為了有助于以LM22670開關穩壓器為基礎的直流/直流極性反相轉換器解決方案的設計和評估，評估板可重新配置為不同的輸出電壓。

      　　評估板的設計重點為小尺寸應用的解決方案。這意味著要對現有散熱區域和尺寸進行比較評定。如果評估板在1.5A的滿負載情況下連續運行，它就會發燙。假如輸出電壓比-5V的預調電壓更低，那么總輸出功率以及總功率轉換損耗會增加。測試點的位置易于連接，以便于對臨界信號進行監測。

      　　有關器件的功能和電氣特性的信息，詳見LM22670數據表。根據不同的負載電流和輸出電壓可對該評估板重新配置。對于設計上的限定，請參閱有關集成電路器件定值的相關描述。

      　　評估板性能如下：

      　　電壓輸入范圍：6V至35V，額定電壓為12V

      　　輸出電壓：-5V

      　　輸出電流范圍：0A至1.5A

      　　工作頻率：500 kHz

      　　評估板尺寸1.5 X 1.65英寸

      　　包裝類型：PSOP-8

      LM22670評估板反相拓撲結構和應用說明
