      EMI防治時鐘分配電路

      2017-06-08 | rar | 0.09 MB | 次下載 | 免費

      資料介紹

      　　傳輸線和輻射發射

      　　連接到時鐘驅動器或總線驅動器的傳輸線往往比較長。當瞬態電流流過這樣的傳輸線，傳輸線作為有效天線，輻射高頻電磁波。如果這樣的傳輸線端接，其輻射光譜顯示最大峰值電壓。

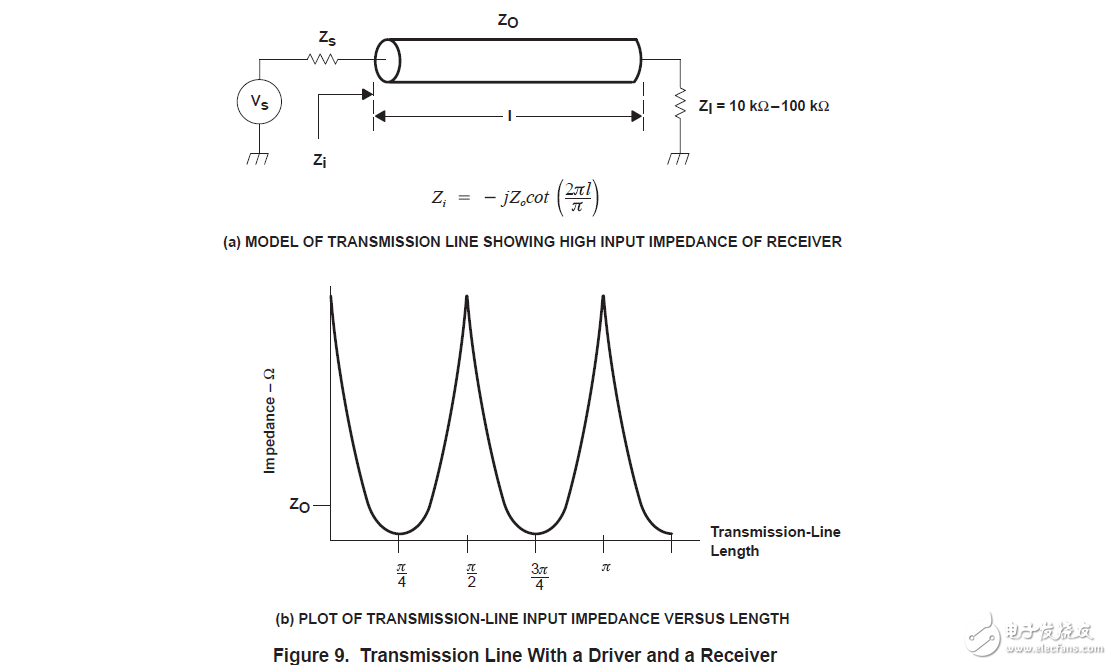

      　　在傳輸線如圖9所示，接收器的輸入阻抗高（10千瓦至100千瓦）相對傳輸線的特性阻抗（Zo）。傳輸線輸入阻抗與長度可以通過以下方式表示余切函數。對于一個特定的信號頻率，傳輸線的輸入阻抗是在最低限度時傳輸線長度是奇數/ 4的信號的波長的1倍。當輸出的頻譜圖9所示的驅動程序的波形包含這樣的頻率分量，通過傳輸線和從傳輸線的輻射發射最大化。

      EMI防治時鐘分配電路

      　　另一方面，如果傳輸線被終止的阻抗小于傳輸線特性阻抗（Zo）（見圖10），傳輸線的輸入阻抗與長度可以由正切函數表示。

      　　對于一個特定的信號頻率，傳輸線的輸入阻抗最小化時，傳輸線的長度是一個整數倍數的1 / 2的信號的波長。輻射發射在這些頻率最大化。
