引言
LTC?3876 是一款完整的 DDR 電源解決方案,可與 DDR1、DDR2、DDR3 和 DDR4 較低的電壓兼容。該 IC 包括 VDDQ 和 VTT DC/DC 控制器和一個高精度線性 VTT 基準。一個差分輸出檢測放大器與高精度的內部基準相組合,可提供一個準確的 VDDQ 電源。VTT 控制器負責跟蹤高精度的 VTTR 線性基準,并具有少于 20mV 的總誤差。對于一個 ±50mA 的基準負載,當跟蹤二分之一 VDDQ 時,高精度的 VTTR 基準可在整個溫度范圍內保持1.2%的調節準確度。
LTC3876 采用受控導通時間、谷值電流模式控制,因而使其能接受一個 4.5V 至 38V 的寬輸入范圍,同時支持 1.0V 至 2.5V 的 VDDQ 輸出、以及 0.5V 至 1.25V 的 VTT 和 VTTR 輸出。其鎖相環 (PLL) 可同步至一個介于 200kHz 至 2MHz 之間的外部時鐘。另外,該器件還具有電壓跟蹤軟起動、PGOOD和故障保護功能。
高效率、4.5V 至 14V 輸入、雙通道輸出 DDR 電源

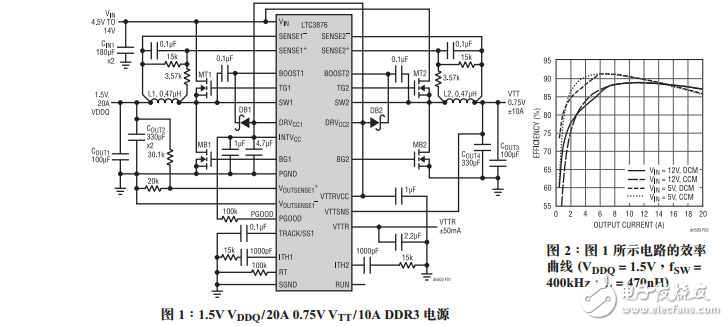

圖1示出了一個采用4.5V至14V輸入運作的DDR3電源。圖 2 給出了執行不連續操作和強制連續操作模式時的效率曲線。
