介紹一種新型的螺旋結構天線，將平面等角螺旋天線與錐面螺旋天線結合起來，采用漸變式的巴倫平衡饋電。相比傳統的平面螺旋天線，針對同樣頻帶寬度的天線設計，這種混合型螺旋天線體積更小。利用.Nnsof．t HFSS電磁場仿真軟件對天線進行建模和仿真計算，并結合仿真結果實際制作了該螺旋天線，給出了實測結果，表明天線可以在工程實際中應用。
任何無線電設備都需要Ⅲ到天線。天線的基本功能足能量轉換和電磁波的定向輻射或接收，天線的性能直接影響到無線電設備的使用。隨著通訊技術及軍事領域的發展，越米越希望天線具有寬頻帶、寬波束、圓極化的性能。
螺旋天線具有多方而的寬頻帶特性，無論足方向特性、阻抗特性還足極化特性都足寬帶的，而且具有體積小、重量輕、結構穩定、圓極化特性好等優點，岡而引起了高度重視并得到了廣泛的應用。但是·般的螺旋天線。I‘不論是平面螺旋天線‘21一還是錐面螺旋天線‘4。，在確定頻帶的情況下，都很難在傳統設汁J遼寸上進一步實現在體積上的小型化。

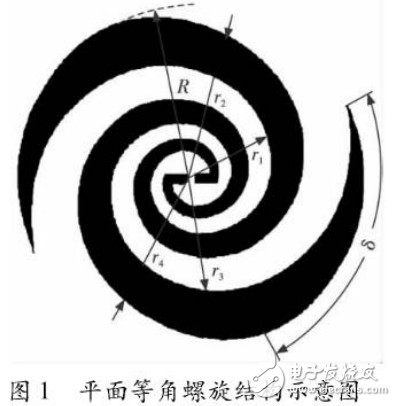

本文介紹了·種新型的螺旋結構天線，將甲面等角螺旋天線與錐面螺旋天線結合起米，采用漸變式的巴倫平衡饋電。相比傳統的平面螺旋天線，針對同樣頻帶寬度的天線沒汁．這種混合型螺旋天線體積更小。利用Ansoft HFSS電磁場仿真軟件對該天線進行建模和仿真汁算，并結合仿真結果實際制作了該螺旋火線，給出了實測結果，表明該火線可以在工程實際IlI應用。
