1 引言
　　自從2002年美國聯邦通信委員會 （Federal Communication Committee， FCC）開放超寬帶標準以來，超寬帶技術引起了人們越來越多的關注。超寬帶傳輸具有高傳輸率，低輻射、低散射損耗等特點。用于脈沖輻射和接收的超寬帶天線是超寬帶系統的一項關鍵技術。所以對超寬帶小型化天線的研究一直是一個熱點。
　　過去幾年的研究表明， TEM 喇叭 、貼片天線和開槽天線等可以作為超寬帶天線使用，其中貼片天線有輪廓低、 重量輕、 容易集成和制造成本低等優點 ，在移動通信的應用中有潛在的優勢。但是貼片天線的帶寬比較窄，一些研究者已經嘗試做了增進帶寬的工作，電阻加載和改變天線的形狀是兩類成功的嘗試。電阻加載會降低天線的效。有的平面單極子天線有一個較大的地板與天線臂垂直放置，這給天線的小型化設計帶來了不便。共面波導饋電和開槽相結合的方法也可以增加天線的帶寬。FCC批準商用的UWB 系統可以工作在 3. 1～10. 6 GHz的頻帶內，本文嘗試通過改變振子和饋線形狀來增加帶寬。通過仿真結果可以看出在2.8 GHz-18.6GHz的頻帶內回波損耗小于-10 dB。
　　2 天線結構
　　天線被設計在一塊大小為25 mm × 30 mm，厚度為1.9 mm，介電常數為4.4的Rogers5880基片上。天線采用微帶線饋電，輻射臂和地板分別位于基片的兩側，地板的大小為25 mm ×14 mm。為了增加天線的帶寬，微帶饋線被設計錐形漸變線，其長度為15 mm，輸入阻抗為50Ω。在改變微帶饋線形狀的同時，也采用了非對稱饋電的方法來增加天線的帶寬，通過參數仿真，饋電點選在了天線偏左的位置。天線的具體參數值為：單位（mm）
　　（1） 介質基片：W=25，L=30，，H1=1.9； （2） 地板 ：L1=14， H2=0.08，g=1；（3） 錐形漸變線：W1=3，W2=8，S=3.6，S1=1.6，L3=2.5，L4=3.5，L5=9，H=0.08；（4） 輻射臂：W3=25，W4=15，r1=5，r2=5
　　

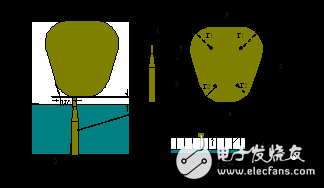

　　圖1 天線的結構
　　3 天線的仿真結果
　　為了使所設計的天線在回波損耗小于-10 dB的頻帶內具有最大的增益。設計中使用了基于有限元法的仿真軟件CST MWS對天線的參數進行仿真優化。仿真的最后結果如圖2所示，從中可以看到在2.8 GHz -18.6 GHz的帶寬內，天線的回波損耗小于-10 dB。
