數字式萬用表測量直流電流

　　作為電子入門者，正確使用萬用表是最基本的技能，隨著技術的發展，越來越多的電子從業者使用數字萬用表，本文主要講解如何用數字萬用表測量直流電流。

　　一、直流電流的測量方法

　　1、將黑表筆插入COM插孔，當測量最大值為200mA的電流時，紅表筆插入mA插孔，當測量最大值為20A的電流時，紅表筆插入20A插孔。

　　2、將功能開關置于直流電流擋A-合適量程。

　　3、將測試表筆串聯接入到待測負載上，保持穩定，即可讀數。若顯示為“1.”，那么就要加大量程，如果在數值左邊出現“-”，則表明電流從黑表筆流進萬用表。

　　二、操作提示

　　1、擋位選定直流電流擋，當不知電流范圍時，應從最大量程選起。

　　2、注意電流方向，即紅表筆接電源正極（或高電位），黑表筆接電源負極（或低電位）。

　　3、表要串聯在所測電流的電路中。

　　4、測交流電流與測直流電流方法差不多，只是無極性限制。

　　三、直流電流的測量步驟

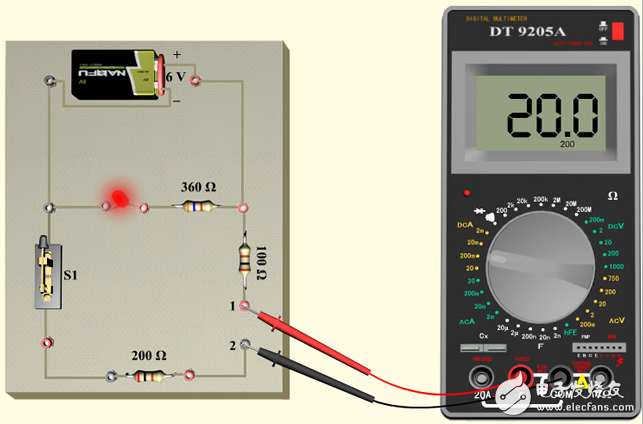

　　第一步：將萬用表擋位旋轉至直流電流擋200mA量程。

　　第二步：在實物電路上合上S1。

　　第三步：將紅表筆接1，黑表筆接2，觀察讀數，測得支路中1、2點之間的電流為20mA。

　　四、注意事項

　　1、如果使用前不知道被測電流范圍，將功能開關置于最大量程并逐漸下降。

　　2、若顯示為“1.”，表示量程太小，功能開關應置于更高量程。

　　3、表示最大輸入電流為200mA，過量的電流將燒壞保險絲，應再更換，20A量程無保險絲保護，測量時不能超過15秒。

　　4、交流電流的測量，測量方法與直流相同，不過擋位應該打到交流擋位A~，電流測量完畢后應將紅筆插回“VΩ”孔，若忘記這一步而直接測電壓，表或電源會報廢，請慎重操作！
