萬用表是最常見的儀表之一。它可以測量交流電壓、直流電壓、直流電流和電阻等電學量。雖然萬用表的準確度低，但使用方便。因此，在電學實驗、電工測量、電子測量等方面得到廣泛使用。

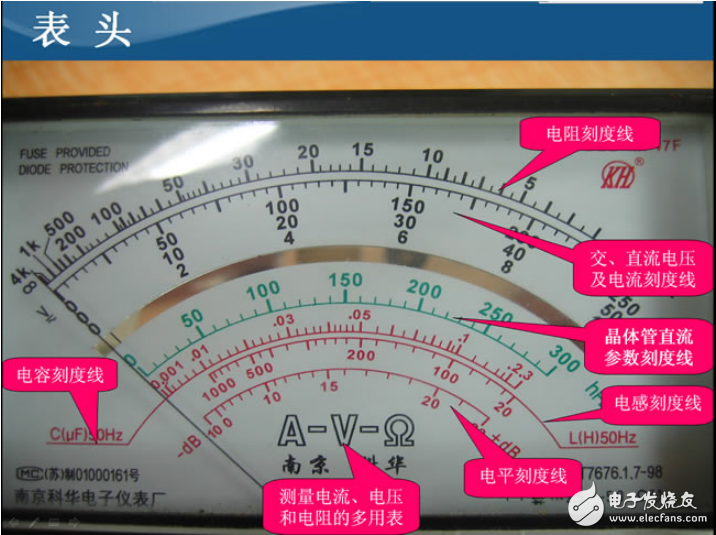

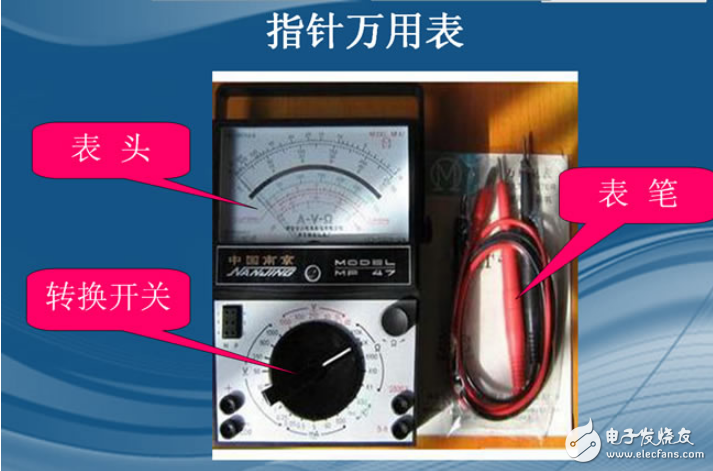

萬用表類型很多，但結構上都由表頭、轉換開關、測量電路三部分組成。變動轉換開關，便可選擇不同的測量程。有的萬用表還可以測量交流電流、音頻功率、阻抗、電容、電感、半導體三極管的穿透電流或直流放大倍數等。

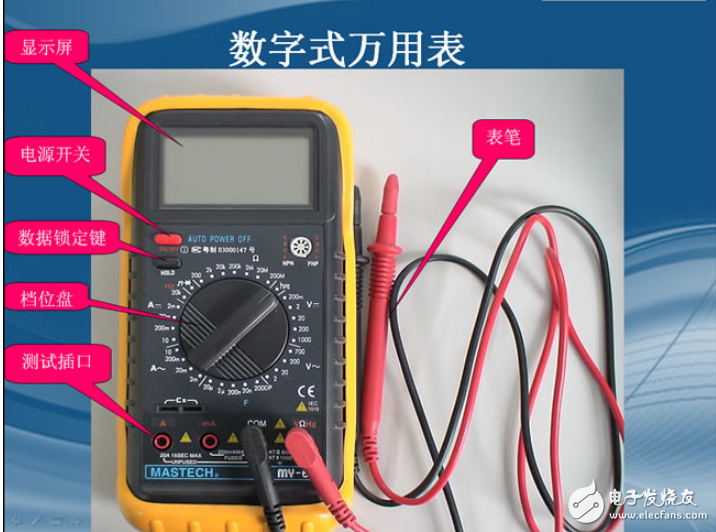

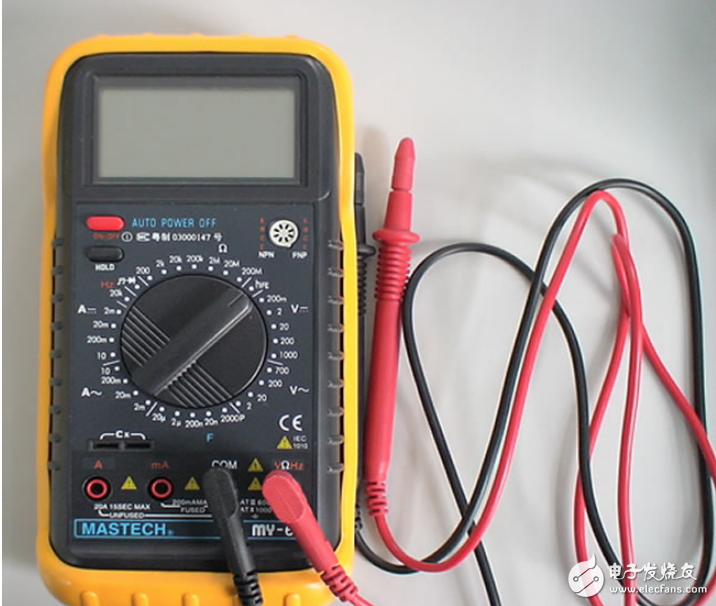

所以萬用表是我們電工電子專業的必備的儀表之一，一般可分為指針式萬用表和數字式萬用表兩種。
注意事項：
1、在使用前應檢查指針是否指在機械零位上，如不指在零位時，可旋轉表蓋上的調零器使指針指示在零位上。
2、將測試筆紅黑插頭分別插入“＋”“－”插孔中，如測量交、直流 2500V 或直流 5A 時，紅插頭則應分別插到對應的插孔中。
3、測未知量的電壓或電流時，應先選擇最高量程，待第一次讀取數值后，方可逐漸轉至適當量程以取得較準讀數并避免燒壞電路。
4、測量前，應用測試筆觸碰被測試點，同時觀看指針的偏轉情況。如果指針急劇偏轉并超過量程或反偏，應立即抽回測試筆，查明原因，予以改正。
5、測量較高壓時，要站在干燥絕緣板上，并一手操作，防止意外事故發生。
6、為避免燒壞開關，應在切斷電源情況下，變換量限。
7、如偶然發生因過載而燒斷保險絲時，可打開表盒換上相同型號的保險絲。
8、電阻擋用干電池應定期檢查、更換，以保證測量精度。電阻擋如長期不用，應取出電池，以防止電解液溢出腐蝕而損壞其它零件。
?
