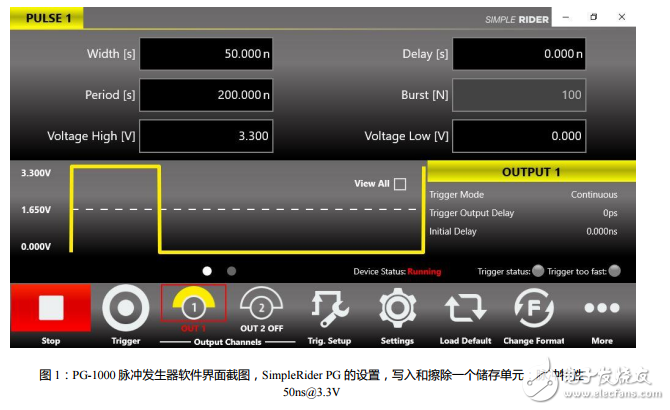

非易失性存儲單元表征內存研究的趨勢是開發一種新的存儲器，稱為非易失性 RAM，它結合了 RAM 的快速讀取與大容量存儲器的海量內存的特點。有很多新儲存單元方案，例如，F(xiàn)eRAM（鐵電儲存器），ReRAM（電阻儲存器）， MRAM（磁阻儲存器），STT-MRAM （自旋轉矩磁阻儲存器），PCM（相變存儲器）。這些類型的儲存器是以使用不同的物理原理改變材料傳導性為基礎。例如，在電介質材料層中一根細線的形成或破壞，材料結構由非晶轉變?yōu)槎嗑Щ蚺c磁場一直。在本應用案例中，我們介紹如何使用脈沖發生器測試 STT-MRAM 儲存單元。 MRAM 儲存單元使用磁性隧道結（MTJ）儲存數據，MTJ 由薄氧化層隔離開的兩塊電磁鐵構成，如果兩塊電磁鐵的磁場指向同一方向，電子可以通過絕緣層從一個電磁鐵傳導到另一個電磁鐵。第一塊電磁鐵具有固定的磁場，第二塊電磁鐵的方向可以通過電流脈沖改變，所以轉換磁場方向就可以改變疊片的傳導性。為了寫入或者擦除一比特?cái)?shù)據，需要在疊片中通過一個電流脈沖；磁場的假設方向取決于電流脈沖方向。寫入或者擦除的效率取決于脈沖的持續時間和幅度，所以在此項技術的研究和探索階段，測試不同脈寬和幅度的組合是非常有用的，一個簡單的實現方法是使用一臺脈沖發生器，市面上一般的脈沖發生器都支持脈寬、幅度、重復頻率可變。
