資料介紹
一、問題:循環啟動無效!!!
機床設備在使用過程中,相信絕大多數人都會遇到以上問題——循環啟動無效。主要表現在系統模式及操作方式正常,但是按下循環啟動按鍵后,加工程序無法正常執行。這時候相信機床操作師傅一定急的是滿頭大汗,一邊老板催著趕緊干活,一邊卻怎么按啟動按鍵都沒用。反復檢查自己的操作過程,都發現沒有問題,那么問題到底出在哪里呢,接下來我們就給大家介紹一下需要排查的幾個方向:
二、原理介紹
在FANUC系統中,循環啟動信號ST(G007.2)需要在存儲器運行方式(MEM)、DNC運行方式(RMT),以及手動數據輸入方式(MDI)下才能生效。并且,在以上方式下只有將循環啟動信號ST先置”1”再置”0”后,也就是PMC信號中通常所說的“下降沿”,系統才會成為自動運行啟動狀態,加工程序才能開始正常運行。
當然,對于FANUC系統來說,通過修改豐富而又強大的參數,也可以將循環啟動信號ST所需的“下降沿”方式修改為“上升沿”,以實現同其他信號相類似的控制方式。但是,在以下幾種方式下,循環啟動信號ST是無法生效的!
三、排查思路
以下,給大家羅列出一些自動運行無法生效的情況:
1.系統MEM,RMT,MDI以外的方式;
這一點可能引起的原因也是多方面的,可能是操作不當引起模式錯誤,也可能是機床操作面板損壞引起無法正常切換模式,還有可能是系統使用的PMC梯圖出現為題導致所選模式并不生效。當然,以上模式問題都是以實際系統畫面中所顯示的操作模式為準。

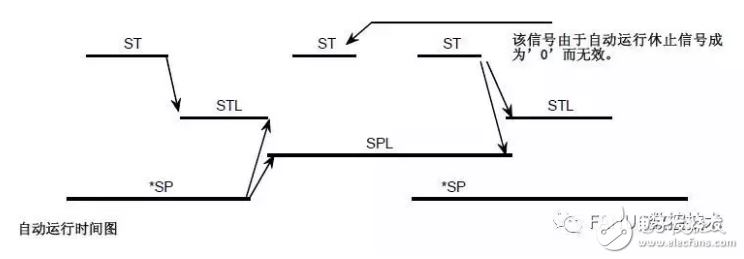

2.自動運行休止信號SP(G008.5)成為”0”的情形;
所謂的“自動運行休止信號SP”,其實也就是我們通常所說的“進給保持”信號。正常情況下,進給保持信號狀態始終為”1”,而當進給保持信號變?yōu)椤?”時,進給保持生效,系統自動運行狀態被打斷。機床使用過程中,只要按下循環啟動按鍵,進給保持狀態理應自行終止。如若不然,只需要進一步排查進給保持信號即可。
3.緊急停止信號成為”0”的情形;
機床如果急停狀態未解除,循環啟動當然無法生效。同樣的,機床如果出現任何其他報警,CNC在處于報警狀態下,循環啟動信號ST均無法生效,報警狀態包括系統報警、外部報警、伺服/主軸報警等等,即系統必須處于READY狀態,并且沒有任何報警,才能順利進行循環啟動。
4.復位&倒帶信號RRW、外部復位信號ERS處于”1”的情形;
當復位&倒帶信號RRW為”1”時,CNC處于復位狀態/清除狀態,而復位信號本身可以終止系統的自動運行狀態。因此該狀態下,循環啟動信號ST無效。
將信號 ERS 設定為”1”時,CNC被復位,成為復位狀態。CNC 處在復位處理中時,復位中信號RST 成為”1”。同理,當系統MDI面板上的Reset鍵按下時,循環啟動信號ST同樣無效。
5.自動運行啟動中的情形;
如果機床本身就已經啟動了自動運行,CNC正處于自動運行狀態下,此時按下循環啟動按鍵必然無效。
6.程序再啟動信號SRN信號成為”1”的情形;
程序再啟動功能應該很多“發友”們都有用過,也有更多人將這個功能稱之為“斷點加工”。那么在進行斷點加工的過程中,系統需要針對斷點前的加工程序快速掃描,以便恢復程序“斷點”前的加工模態。因此該過程中,循環啟動無法執行,循環啟動信號ST需要在掃描完成后才能繼續生效。因此,程序再啟動或者系統處于程序順序號檢索的過程中,循環啟動信號ST均為無效。
以上介紹的六種情形就是常見的機床無法實現循環啟動的原因,如果具體遇到具體的問題時,建議大家根據實際情況仔細排查,真相通常只有一個哦!
