AD9985A是一款完整的8位、140 MSPS、單芯片模擬接口，針對捕獲個人計算機和工作站的RGB圖形信號進行了優化。它的編碼速率達140 MSPS，具有300 MHz全功率模擬帶寬，支持最高達SXGA（1280 × 1024，75 Hz）的分辨率。

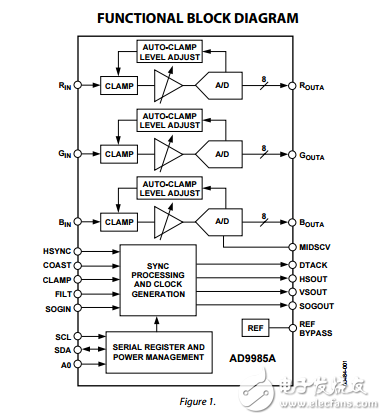

　　AD9985A內置一個140 MHz三通道ADC，其中具有1.25 V內部基準電壓源、鎖相環（PLL）以及可編程增益、失調和箝位控制功能。用戶僅需提供3.3 V電源、模擬輸入以及水平同步（Hsync）和Coast信號。三態CMOS輸出可以采用2.5 V至3.3 V電源供電。

　　AD9985A片內PLL從Hsync輸入產生像素時鐘。像素時鐘輸出頻率范圍為12 MHz至140 MHz。PLL時鐘抖動在140 MSPS時通常為500 ps（峰峰值）。存在COAST信號時，PLL可以在無Hsync信號的情況下維持其輸出頻率。利用采樣相位調整功能可以維持?jǐn)?shù)據、Hsync和時鐘輸出相位之間的關系。

　　AD9985還能提供以下功能：針對復合同步和綠同步（SOG）應用的完全同步處理，可變模擬輸入帶寬控制，可變SOGIN帶寬控制，以及可選輸入濾波。

　　箝位信號既可以在內部產生，也可以由用戶通過CLAMP輸入引腳提供。該接口可以通過雙線式串行接口實現完全編程。

　　AD9985A采用先進的CMOS工藝制造，提供80引腳、無鉛、表貼塑封LQFP封裝，節省空間；額定溫度范圍為–40°C至+85°C。
