      AD9984A原文資料數據手冊PDF免費下載(顯示器接口)

      2017-10-28 | rar | 0.58 MB | 次下載 | 免費

      資料介紹

      　　AD9984A是一款完整的10位、170 MSPS、單芯片模擬接口，針對捕獲YPbPr視頻和RGB圖形信號進行了優化。它的編碼速率達170 MSPS，具有300 MHz全功率模擬帶寬，支持最高達1080p的所有高清電視視頻模式，以及最高達UXGA（1600 × 1200，60 Hz）的圖形分辨率。

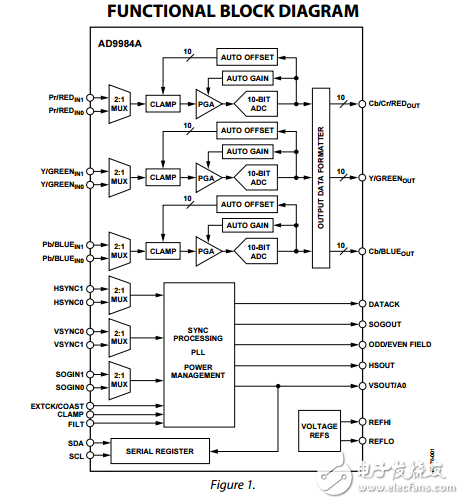

      　　AD9984A內置一個170 MHz三通道ADC，其中具有內部基準電壓源、鎖相環（PLL）以及可編程增益、失調和箝位控制功能。用戶僅需提供1.8 V電源和模擬輸入。三態CMOS輸出可以采用1.8 V至3.3 V電源供電。

      　　AD9984A片內PLL從三級同步信號（用于YPbPr視頻）或水平同步信號（用于RGB圖形）產生采樣時鐘。采樣時鐘輸出頻率范圍為10 MHz至170 MHz。內部產生Coast信號時，PLL可以在無同步輸入的情況下維持其輸出頻率。利用32級采樣時鐘相位調整功能可以維持輸出數據、同步和時鐘相位之間的關系。

      　　通過自動失調特性，可以自動恢復信號基準電平，并校準消除三個通道之間的失調偏差。利用通道間增益自動匹配特性，可以使三個通道之間的增益不匹配最小。

      　　AD9984A還能針對復合同步和綠同步（SOG）應用提供完全同步處理。箝位信號既可以在內部產生，也可以由用戶通過CLAMP輸入引腳提供。

      　　AD9984A采用先進的CMOS工藝制造，提供80引腳、無鉛、薄型四方扁平封裝（LQFP）或64引腳架構芯片級封裝（LFCSP），節省空間；額定溫度范圍為0°C至70°C
      AD9984A原文資料數據手冊PDF免費下載(顯示器接口)
