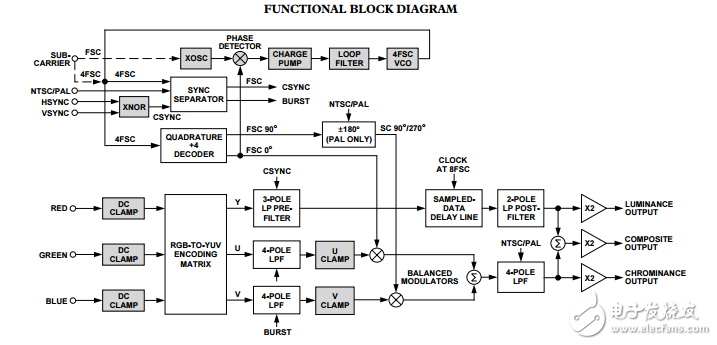

AD724是一款低成本RGB轉NTSC/PAL編碼器，可將紅色、綠色和藍色分量信號轉換為符合NTSC或PAL標準的相應亮度（基帶振幅）和色度（副載波振幅與相位）信號。同時，這兩路輸出合并以提供復合視頻輸出。所有三路輸出可以同時驅動75 Ω、反向端接電纜。所有邏輯輸入均為CMOS兼容型。該芯片采用+5 V單電源供電；無需外部延遲線或濾波器。不使用時，該器件可以關斷。

　　AD724接受FSC或4FSC時鐘。當無時鐘可用時，一個低成本并行諧振晶體（3.58 MHz （NTSC）或4.43 MHz （PAL））與該器件的片內振蕩器一起可產生必要的副載波時鐘。AD724還接受外部視頻源提供的副載波時鐘。

　　與圖形控制器的接口十分簡單：片內邏輯“XNOR”接受可用的垂直同步（VSYNC）和水平同步（HSYNC）信號，并在片內生成復合同步（CSYNC）信號。如果可用，AD724也能接受標準CSYNC信號，方法是將VSYNC與+5 V相連，并將CSYNC施加于HSYNC引腳。該器件內置解碼邏輯，可識別有效的水平同步脈沖，以便正確插入突發脈沖。

　　U和V兩種色度濾波器的延遲由Y信號路徑中的片內采樣數據延遲線匹配。為防止混疊，該延遲線之前接一個5 MHz前置濾波器，之后接一個5 MHz后置濾波器，以便抑制輸出中的諧波。這些低通濾波器經過優化，脈沖過沖極小。整體亮度延遲相對于色度具有時序一致性，可直接輸入電視基帶中。AD724采用節省空間的SOIC封裝，額定溫度范圍為0°C至+70°C商用溫度范圍。
