      單片機數字控制技術在數控直流穩壓源設計中的應用

      2017-12-07 | rar | 0.2 MB | 次下載 | 免費

      資料介紹

      　　單片機數字控制技術，有機地融人直流穩壓電源的設計中，設計并制作出一款數字化直流穩壓電源。該電源采用數字調節、輸出精度高，且兼?zhèn)涠搪泛瓦^流保護及報警功能，特別適用于各種有較高精度要求的場合。利用單片機對直流穩壓電源進行控制，改善了電源的性能，使用方便靈活，且成本較低，同時控制系統在軟件上還可進一步改進，以擴展其功能，而并不需要增加硬件開銷，從而提高電源的性能價格比。

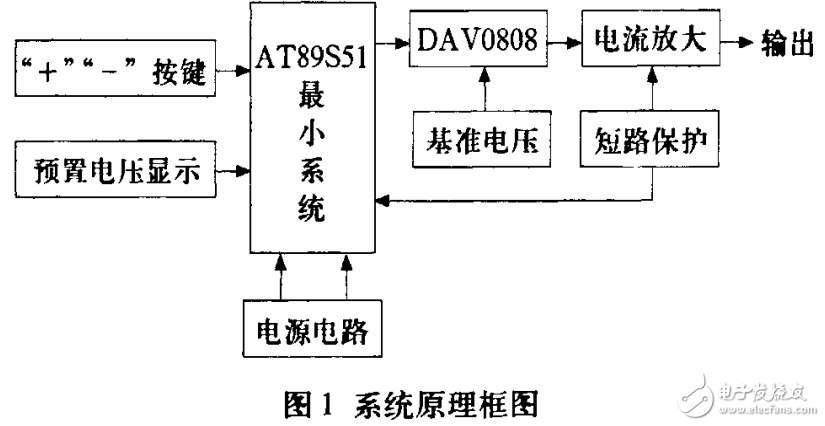

      　　本系統是以AT89S5l單片機為核心控制器，具有電壓可預置、可步進調整、輸出的電壓信號和預置的電壓信號可同時顯示的數控直流電源，其硬件原理方框圖如圖1所示。系統由AT889S51控制電路、鍵盤電路、電源電路、D／A電路、功放電路、短路保護及報警電路、穩壓輸出電路、LED顯示電路八部分組成。系統通過“開關”、“-I-”、“一”三個按鍵來控制預置電壓的升降，并通過數碼管顯示。AT89S51單片機送出相應的數字信號，在D／A轉換之后輸出電流，經集成運放LM358轉換、三極管放大、RC網絡濾波，最終穩定。同時由LED數碼管顯示輸出電壓；由數字電壓表測量實測值。

      單片機數字控制技術在數控直流穩壓源設計中的應用
