      電子發燒友網>電子資料下載>單片機>單片機實驗指導書-2012

      單片機實驗指導書-2012

      2014-07-25 | doc | 1064KB | 次下載 | 2積分

      資料介紹

      　　實驗1 流水燈控制

      　　一、實驗目的

      　　熟悉Keil軟件及實驗平臺的操作流程；掌握單片機通用I/O口的功能；學會編寫延時程序。

      　　二、實驗內容

      　　單片機P1口相連的8個發光二極管中的一個循環移位點亮，同時蜂鳴器發出滴滴的響聲。

      　　三、實驗原理

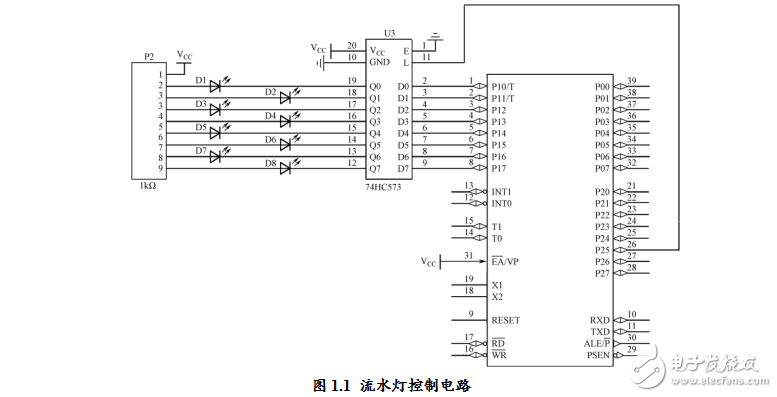

      　　TX-1C型單片機實驗板上流水燈與單片機的連接方法如圖1.1所示。發光二極管通過鎖存器74HC573連接到單片機的P1口。

      　　蜂鳴器用一PNP型三極管驅動，集電極（E極）通過蜂鳴器線圈接5V電源，基極（B極）是控制端，發射極（C極）接地，當三極管E，B極PN結正偏時，PN結導通，即B極為低電平時，三極管導通，蜂鳴器發聲。電路如圖1.2所示。

      單片機實驗指導書-2012

      　　四、實驗條件

      　　PC機；TX-1C型實驗系統。

      　　五、實驗步驟

      　　1、將實驗板上USB電源線、USB下載線連到PC機；

      　　2、啟動Keil軟件，編寫程序；

      　　3、編譯和下載程序，觀察發光二極管的變化。
