單片機課題

題目1 智能電子鐘（LCD顯示）

1. 設計要求

以AT89C51單片機為核心，制作一個LCD顯示的智能電子鐘：

（1） 計時：秒、分、時、天、周、月、年。

（2） 閏年自動判別。

（3） 五路定時輸出，可任意關斷（最大可到16路）。

（4） 時間、月、日交替顯示。

（5） 自定任意時刻自動開/關屏。

（6） 計時精度：誤差≤1秒/月（具有微調設置）。

（7） 鍵盤采用動態掃描方式查詢。所有的查詢、設置功能均由功能鍵K1、K2完成。

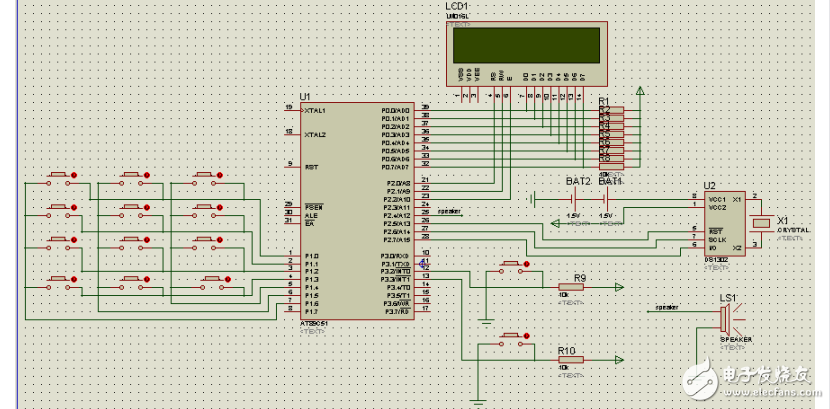

2. 工作原理

本設計采用市場上流行的時鐘芯片DS1302進行制作。DS1302是DALLAS公司推出的涓流充電時鐘芯片，內含一個實時時鐘/日歷和31字節靜態RAM，可以通過串行接口與計算機進行通信，使得管腳數量減少。實時時鐘/日歷電路能夠計算2100年之前的秒、分、時、日、星期、月、年的，具有閏年調整的能力。

DS1302時鐘芯片的主要功能特性：

（1） 能計算2100年之前的年、月、日、星期、時、分、秒的信息；每月的天數和閏年的天數可自動調整；時鐘可設置為24或12小時格式。

（2） 31B的8位暫存數據存儲RAM。

（3） 串行I/O口方式使得引腳數量最少。

（4） DS1302與單片機之間能簡單地采用同步串行的方式進行

通信，僅需3根線。

（5） 寬范圍工作電壓2.0-5.5V。

（6） 工作電流為2.0A時，小于300nA。

（7） 功耗很低，保持?jǐn)?shù)據和時鐘信息時功率小于1mW。
