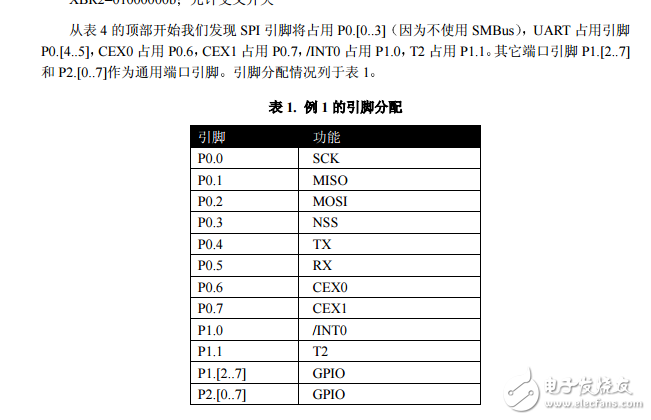

交叉開關提供了兩個關鍵的系統特性 y 在端口 0 端口 1 和端口 2 上的所有未分配的通用 I/O 口引腳都被連續組合在一起 y 對于引腳數量少的器件 它提供了外設選擇的靈活性 外設選擇只受限于可用的端口引腳數 而不受限于哪一個引腳是可用的 這就允許系統設計者在使用引腳數少的器件時能選擇將哪 些數字外設分配到器件上的數字 I/O 引腳 關鍵點 y 為了使用端口 0 端口 1 或端口 2 的任何一個引腳作為輸出 交叉開關必須被允許 y 交叉開關譯碼器必須在任何一個數字外設被允許前配置 y 交叉開關通常在復位時被配置一次 在復位處理過程的最開始處 以后不再進行配置 y 交叉開關的設置改變器件的引腳分配 y 每一種交叉開關設置導致唯一的器件引腳分配 如果你在交叉開關中允許或禁止外設 引腳 分配將發生變化 y 對于輸出端口引腳 其輸出方式 漏極開路或推挽 必須被顯式設置 即使那些由交叉開關 分配的端口引腳也是如此 例外情況是 SMBus 上的 SDA 和 SCL 及 UART 的 RXD 引腳 這 些引腳被自動配置為漏極開路 y 交叉開關分配的輸入引腳 例如 NSS 或/INT0 是漏極開路或推挽并不重要 這些引腳被配 置為輸入 而與相應端口配置寄存器的設置無關 為了將一個通用 I/O 引腳配置為輸入 與 這一引腳相關的端口配置寄存器位必須被清 0 這樣即可選擇該引腳為漏極開路輸出方式 另外 與該引腳相關的端口位必須被置 1 這樣使該引腳處于高阻態 或在 XBR2 中的 WEAKPUD 被清 0 時弱上拉為高電平 這是端口引腳的復位配置 y 在任意時刻可以通過讀取相應端口 SFR 得到端口引腳的電平值 而不管交叉開關寄存器的設 置如何或引腳被配置為輸入還是輸出
