?　引言
　　在采用TI數字信號處理器（DSP）的嵌放式硬件系統開發完成，軟件也有CCS2.0集成開發環境下仿真測試通過后，怎樣將編譯、鏈接后生成的可執行文件（.Out），經過轉換后的十六進制文件（.Hex）寫入硬件系統的Flash存儲器中，讓系統脫機運行，這是許多DSP開發人員及初學者遇到并需要解決的問題。
　　從JTAG接口對DSP外部Flash的編程方法不只一種。本文以TMS320C6711-150 DSK板為例，介紹“在線仿真狀態下”對Flash的編程。
　　1 Flash存儲器的擦除

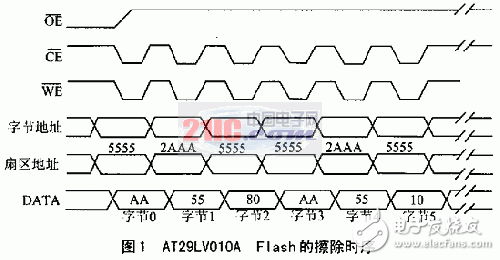

　　Flash編程之前，應對Flash進行擦除，使其每個數據位都恢復為1狀態，即全FF狀態。對Flash的擦除操作需要6個總線周期，總線時序如圖1。
　　
　　從圖1可知，各總線周期的操作為：
　　第一總線周期——向2AAAH地址的存儲單元寫入數據55H；
　　第二總線周期——向2AAAH地址的存儲單元寫入數據55H；
　　第三總線周期——向5555H地址的存儲單元寫入數據80H；
　　第四總線周期——向5555H地址的存儲單元寫入數據AAH；
　　第五總線周期——向2AAAH地址的存儲單元寫入數據55H；
　　第六總線周期——向5555H地址的存儲單元寫入數據10H。
　　完成上述操作后，F(xiàn)lash存儲器被完全擦除，內部數據恢復為初始狀態，全為FFH。
　　在TMS320C6711中，用C語言完成上述操作為：
　　void erase_flash（）
　　{
　　*（unsigned volatile char*）FLASH_ADR1=0x00aa;
　　*（unsigned volatile char*）FLASH_ADR2=0x0055;
　　*（unsigned volatile char*）FLASH_ADR1=0x0080;
　　*（unsigned volatile char*）FLASH_ADR1=0x00aa;
　　*（unsigned volatile char*）FLASH_ADR2=0x0055；
　　*（unsigned volatile char*）FLASH_ADR1=0x0010；
　　}
　　在TMS320C6711系統中，F(xiàn)lash所在地址段為CE1空間，其開始地址為0x90000000。這樣，其中的FLASH_ADR1、FLASH_ADR2在頭文件中被定義為：
　　#define FLASH_ADR1 0x90005555
　　#define FLASH_ADR2 0x90002AAA
　　需要說明的是，在對Flash進行擦除時，應對DSP及EMIF外存儲器接口進行初始化，CE1空間定義為8位讀寫模式。
　　初始化函數如下：
　　void c6x11_dsk_init（）{ /*DSP和EMIF初始化*/
　　CSR=0x100; /*禁止所有中斷*/
　　IER=1； /*禁止除NMI外的所有中斷*/
　　ICR=0xffff; /*清除所有未完成的中斷*/
　　*（unsigned volatile int *）EMIF_GCR=0x3300;
　　*（unsigned volatile int *）EMIF_CE0=0x30;
　　*（unsigned volatile int*）EMIF_CE1=0xffffff03;
　　*（unsigned volatile int*）EMIF_SDCTRL=0x07227000;
　　*（unsigned volatile int*）EMIF_SDRP=0x61a;
　　*（unsigned volatile int*）EMIF_SDEXT=0x54529;
　　}
　　2 Flash存儲器的編程

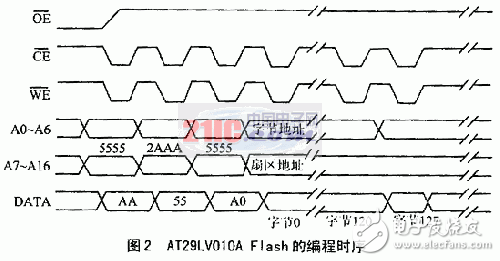

　　對Flash存儲器進行字節編程之前，需要對它進行3個周期的編程指令操作，總線時序如圖2。
　　
　　從圖2可知，各總線周期的操作如下：
　　第一總線周期——向5555H地址的存儲單元寫入數據AAH；
　　第二總線周期——向2AAAH地址的存儲單元寫入數據55H；
　　第三總線周期——向5555H地址的存儲單元寫入數據A0H；
　　第四總線周期——向地址的存儲單元寫入編程數據；
　　……
　　在TMS320C6711中，用C語言完成上述操作為：
　　/*---------------------------------------------------------------------*/
　　/*入口參數：pattern［］：數組，用于存儲編程數據*/
　　*/ start_address：所要編程的起始地址指針*/
　　/* page_size：所要編程的Flash的頁面尺寸*/
　　/*出口參數：無*/
　　/*---------------------------------------------------------------------*/
　　void flash_page_prog（unsigned char pattern［］，unsigned volatile char *start_address，int page_size）{
　　volatile int i;
　　unsigned volatile char *flash_ptr=start_address;
　　*（unsigned volatile char *）FLASH_ADR1=FLASH_KEY1;
　　*（unsigned volatile char *）FLASH_ADR2=FLASH_KEY2;
　　*（unsigned volatile char *）FLASH_ADR1=FLASH_KEY3;
　　for（i=0;i《page_size;i++）
　　*flash_ptr++=pattern;
　　}
　　其中，F(xiàn)LASH_KEY1、FLASH_KEY2、FLASH_KEY3的定義如下：
　　#define FLASH_KEY1 0xAA
　　#define FLASH_KEY2 0x55
　　#define FLASH_KEY3 0xA0
　　3 校驗和的計算與編程原理
　　（1）校驗和的計算
　　在程序中，應對Flash編程的正確性進行自動檢查，把編程前數據的校驗和編程后Flash中讀出數據的校驗和進行比較：如果相同，則編程成功；如果不相同，則編程失敗。需要注意的是，在對Flash進行編程的過程中，不能用CCS2.0中的“VIEW/MEMORY…”功能看Flash中的編程數據，這樣會導致一會地址編程的失敗。
　　其C語言程序如下：
　　/*----------------------------------------------------------------------*/
　　/*入口參數：start_address：所要校驗的起始地址*/
　　/* size_in_byte：所要校驗的Flash數據字節數*/
　　/*出口參數：lchecksum：校驗和 */
　　/*----------------------------------------------------------------------*/
　　int flash_checksum（int start_address，int size_in_byte）{
　　int i;
　　int lchecksum;
　　unsigned volatile char*flash_ptr=（unsigned volatile char*）
　　start_address;
　　int temp;
　　i=0;
　　lchecksum=0;
　　while（i《size_in_byte-4）{
　　temp=*flash_ptr++;
　　temp&=0xff;
　　lchecksum=lchecksum+temp;
　　i++;
　　}
　　return lchecksum;
　　}
