Flash存儲器技術趨于成熟，應用廣泛，它結合了OTP存儲器的成本優勢和EEPROM的可再編程性能，是目前比較理想的存儲器。Flash存儲器具有電可擦除、無需后備電源來保護數據、可在線編程、存儲密度高、低功耗、成本較低等特點。一般我們都認為Flash儲存器具備固有不揮發性、易更新性，可靠性好的基本特性。

　　從 Flash儲存器的基本特點可以看出，在單片機中，可以利用F1ash存儲器固化程序，一般情況下通過編程器來究成F1ash存儲器工作于這種情況，叫監控模式（ Monitor mode）或寫入器棋式，這與一般的 EPROM、0TP、 EEPROM裝入程序的含義相似。另一方面，由于 Flash存儲器具有電可擦除功能，因此，在程序運行過程中，有可能對F1ash存儲區的教據或程序進行更新， Flash存儲器工作于這種情況，叫用戶模式式（ User mode）或在線編程模式。

　　Flash儲存器的兩種編程模式：1、監控模式或寫入器模式 2、用戶模式或在線編程模式，兩種模式各有優缺點：監控模式需要外部硬件支持，但不需要單片機內部程序的存在，所以適合對新出廠芯片進行編程寫入，或是對芯片進行整體擦除與寫入；用戶模式可以在單片機正常工作時進入，所以常用在程序運行過程中對部分Flash存儲器的一些單元內容進行修改，特別適合于目標系統的動態程序更新和運行數據的存儲。一般來說，兩種模式對Flash存儲器的編程操作的程序是一致的，差別在于調用這些程序的方式和環境。

　　下面我們來詳細講解下Flash儲存器在線編程模式

　　對Flash編程的基本操作有兩種：擦除（Erase）和寫入（Program）。擦除操作的含義是將存儲單元的內容由二進制的0變成1，而寫入操作的含義，是將存儲單元的內容由二進制的1變成0。擦除及寫入操作都是通過設置或清除Flash存儲器的控制寄存器（FLCR）中的某個或某些位來完成的。

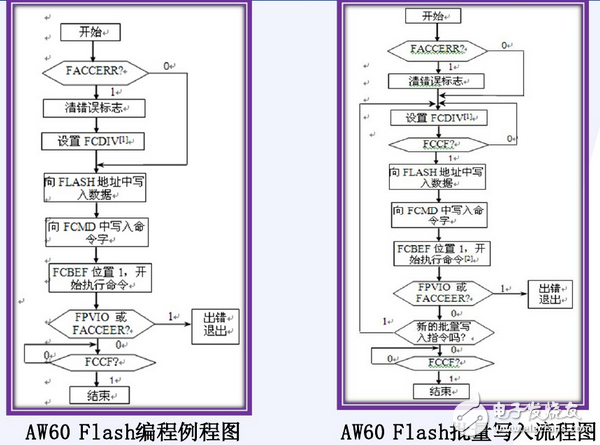

　　Flash命令的執行流程

　　GP32單片機Flash存儲器在線編程匯編語言實例

　　首先給出GP32單片機的Flash編程子程序，隨后給出在用戶模式下進行Flash在線編程的實例，并通過與PC機串行通信方式進行驗證，PC方采用VB語言編程。

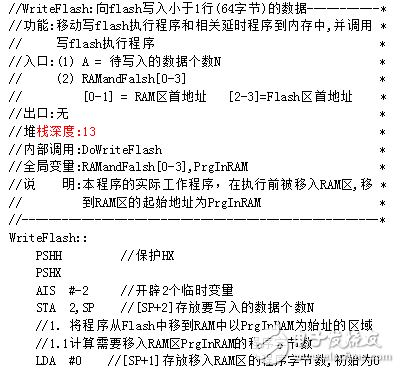

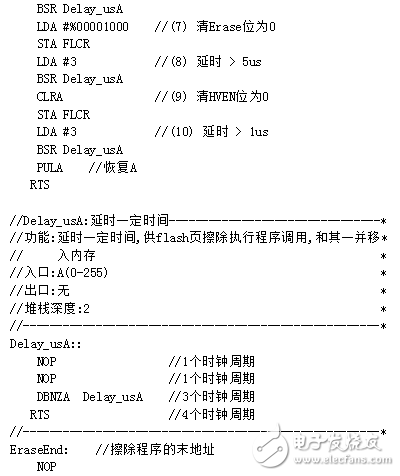

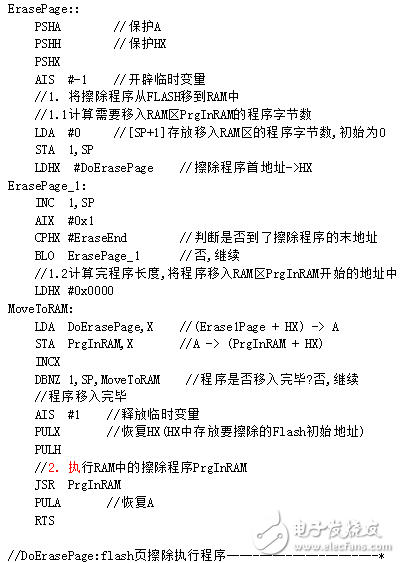

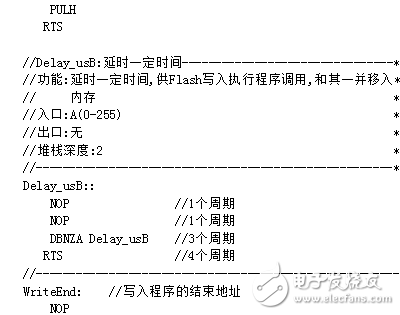

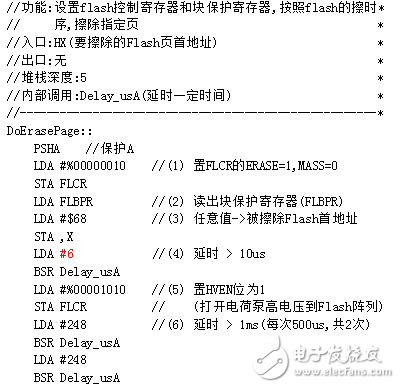

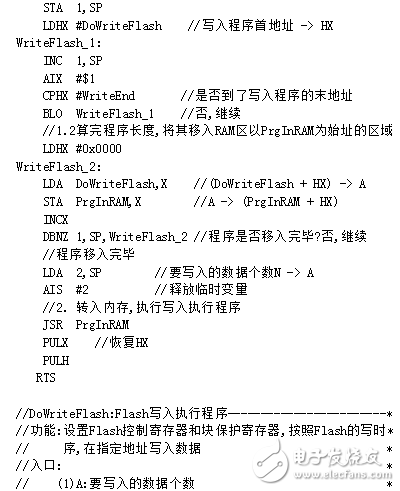

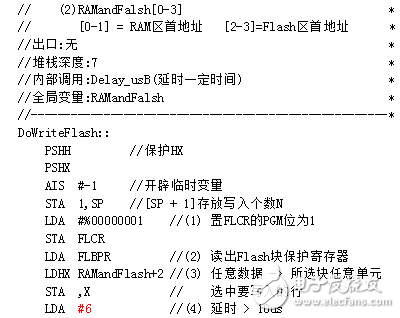

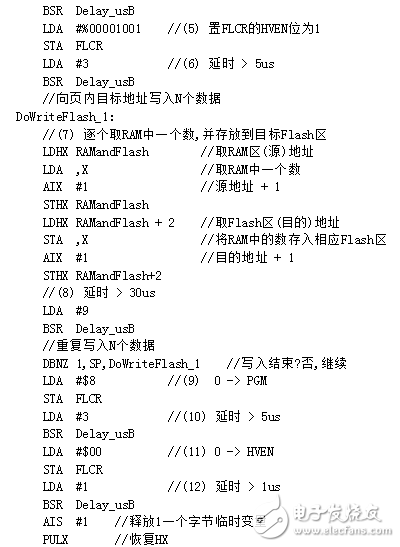

　　1 Flash存儲器的擦除及寫入匯編子程序

　　由于GP32單片機內部的監控ROM中沒有固化Flash編程子程序，要在運行中能對Flash進行在線編程，初始裝入的用戶程序，必須包含對Flash的擦除及寫入子程序。由于程序駐留Flash區，在運行擦除及寫入子程序時，整個Flash區會被加上高于普通工作電壓的編程電壓，致使對Flash區讀取不穩定，可能導致程序不能正常執行。為了使擦除、寫入程序正常執行，需將擦除、寫入子程序移入RAM中并轉入RAM區執行。為此，需在RAM區開辟一個緩沖區，供程序移入使用。下圖給出了Flash在線編程的匯編工程的文件組織情況。

　　2 擦除與寫入子程序編程要點說明

　　使用Flash在線編程技術可以省去外接EEPROM，不僅簡化了電路設計，也提高了系統穩定性。但是Flash在線編程的技術文獻資料比較少，特別是實用程序目前還較少見到，涉及Flash在線編程的技術細節應仔細斟酌。由于擦除與寫入子程序是復制到RAM中執行，我們給出的兩個子程序已經包含了復制并轉入RAM執行的程序過程，正是由于這個特殊的過程，根據實際編程調試與項目開發過程中積累的經驗，提出以下注意點，供讀者參考：

　　①RAM中要留有足夠的緩沖區，以便存放復制到RAM中的子程序，具體值是取擦除與寫入子程序中的大者即可。它們的大小可在編譯后的.LST文件中查得。

　　②擦除及寫入子程序中要調用的延時子程序均隨其后，以便同時復制到RAM中，最后一個標號是為復制方便而加入，否則復制時要用其它方法得到結束地址，編程變得不規范。

　　③擦除及寫入子程序中對延時子程序的調用必須使用“BSR 子程序名”，而不能使用 “JSR 子程序名”，因為這里的子程序是復制到RAM中執行的，程序地址已經發生了變化，所以只能用相對調用。

　　④擦除子程序與寫入子程序及其中的延時子程序，若含有跳轉語句，不能使用“JMP 地址”，只能使用“BRA 地址”。原因同上。

　　⑤使用不同型號芯片時，上述子程序中延時時間應根據芯片手冊予以變動。延時子程序也應根據不同的總線頻率加以變化，確保時間滿足時序要求。

　　⑥一次擦除后未被寫入過的區域可以再次調用寫入子程序寫入，但寫入過的區域，未經擦除不能重寫。

　　⑦由于擦除是每次擦除一頁（128字節），所以數據應合理安排，避免誤擦。

　　⑧頁首地址的定義須遵照保護寄存器FLBPR定義的規則，即對GP32來說，頁地址的低7位為0。

　　⑨在線編程時使用的Flash存儲區域應在程序Flash存儲區域之前，因為Flash保護區為FLBPR決定的地址至末尾。
