煤巖聲發射監測，又名微震監測，是一種公認的很有發展前途的連續預測煤礦動力災害的方法。目前國內已經有多套國產和引進的系統投入使用。其中，煤巖聲發射信號的采集是該監測系統實現的重要環節之一，它要求數據采集電路具有大動態范圍、多通道同步數據采集等特點。目前，國內已有多家單位進行了相關的研究工作：熊慶國等采用單片機+DSP的方案研制出便于攜帶的具有16位分辨率的單通道巖體聲發射監測儀；周鳳星等采用C8051F022核心控制器，設計出能夠同步采集三路16位分辨率加速度傳感器信號的聲發射數據采集站：潘一山等研制的礦震監測定位系統采用了16位、8通道的數據采集器；王繼強等以TMS320VC5402處理器，分別設計了8通道、16位分辨率的微震實時監測系統。
　　隨著技術的快速發展，處理器和A／D轉換器的性能都在不斷改善，使得更多通道、更高分辨率的煤巖聲發射信號采集成為可能。TMS320 VC5509A是TI公司推出的一款低功耗、高性能、16位定點DSP處理器，其主頻最高可達200 MHz，具有豐富的外設，適用于大量數據的數據采集和處理。ADS1278是TI公司推出的一款工業級的24位分辨率、8通道同步A／D轉換器，具有優良的AC和DC性能，采樣率最高可以達144 ksps，并且可通過菊花鏈的方式級聯多片，實現更多通道的數據采集。文中以DSP處理器TMS320VC5509A為核心，通過菊花鏈的方式擴展了2片ADS12 78，實現了24位分辨率、16通道同步數據采集。
　　1 數據采集電路的工作原理

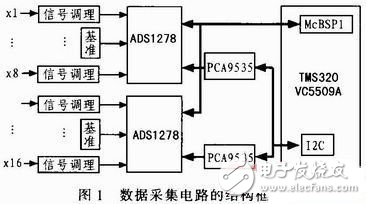

　　數據采集電路的結構框圖如圖1所示，其工作原理為：系統上電后，TMS320VC5509A（以下簡稱VC5509A）首先完成對自身資源的配置，然后通過I2C總線配置PCA9535的I／O口狀態，完成對ADS1278的基本配置。待以上準備工作完畢后，VC5509A發出一個同步轉換脈沖，啟動A／D轉換；這時，前端傳感器采集的煤巖聲發射信號經過信號調理電路放大、濾波等預處理后送入ADS1278進行數據轉換。最后，各通道轉換后的數據以時分復用的形式送入VC5509A的McBSP端口，完成數據的采集。
　　
　　由數據采集電路的原理框圖可以看出，VC5509A與ADS1278的接口是該設計的核心。該接口電路按功能劃分為兩部分：一個是控制接口，用于設置ADS1278的工作模式、數據傳輸模式和通道使能情況：另一個是數據接口，用于傳輸ADS1278采集的數據。此外，電源和基準電路也是該數據采集電路的重要組成部分，下文將詳細介紹。
