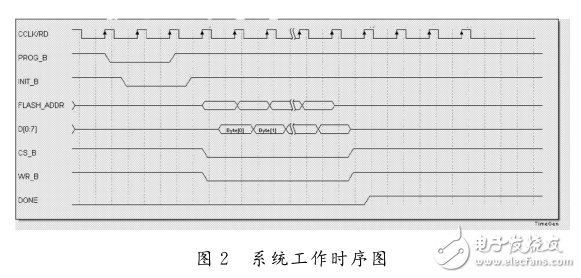

配置 ＦＰＧＡ 即是要把開發工具已經綜合好的程序

　　文件按一定的時序寫入 ＦＰＧＡ 芯片中。而 Ｘｉｌｉｎｘ 的開

　　發環境可以根據用戶的選擇產生多種文件格式，以的后綴名區分。不同的文件格式包含了不同的信息，有

　　不同的用途。最常用的格式有．ｍｃｓ格式、．ｂｉｔ格 式 和

　?。猓椋罡袷?，其中，．ｍｃｓ文件是給 ＦＰＧＡ 的配置芯片燒寫

　　程序時 使 用 的，而．ｂｉｔ和．ｂｉｎ文件都是直接給 ＦＰＧＡ

　　燒寫程序 時 使 用 的。所 不 同 的 是，．ｂｉｎ只 包 含 了 最 原

　　始的配置數據，而．ｂｉｔ文件除包含有最原始的配置數據

　　外，還 在 開 頭 添 加 有 頭 部 冗 余 信 息，里 面 包 含 了 當 前

　?。桑樱殴こ痰拿帧⑵?件 型 號、編 譯 時 間 等。這 部 分 信 息

　　是不應該燒寫到 ＦＰＧＡ 芯片中去的，因此，本文選擇使

　　用．ｂｉｎ文件來 對 ＦＰＧＡ 進 行 配 置。一 般 的，此 配 置 文

　　件數據都是 以 Ｘｉｌｉｎｘ指 定 的１６進 制 同 步 字 符 ＦＦＦＦ

　?。疲疲疲疲粒粒梗梗担担叮堕_頭，并在重復４次１６進制同步

　　字符２０００００００后結束。

　　由于被動并行的配置方式省去了 配 置 芯 片，因 此，

　?。疲校牵脸绦蛐枰?ＤＳＰ程序共同存入 ＦＬＡＳＨ 芯片中。

　　本文選擇使用 ＡＤ公司的ＤＳＰ，其燒寫ＦＬＡＳＨ 用的程序

　　文件格式為．ｌｄｒ，每行是由１６進制的０ｘＸＸＸＸＸＸＸＸ 數

　　據組成。所以，應該對 ＦＰＧＡ 所用的．ｂｉｎ文件進行格式

　　轉換。利用 Ｍａｔｌａｂ工具，可以實現這一功能。要注意的

　　是，．ｂｉｎ文件其實是 ＡＳＣＩＩ碼形式，要轉換成 ＡＳＣＩＩ碼的

　　二進制碼才能使用。．ｂｉｎ文件是由若干個２位的１６進制

　　數據構成的，對每個數據ａ（ｉ）首先分別提取高低位，可通

　　過 Ｍａｔｌａｂ的函數ｆｌｏｏｒ（ａ（ｉ）／１６）和 ｍｏｄ（ａ（ｉ），１６）來分別

　　實現［１］。然后對提取后的數據ｄ進行格式碼轉換，相應

　　的 ｍａｔｌａｂ程序如下：

　?。椋妫ǎ洌迹保埃?/p>

　　ｄ＝ｄ＋４８；

　　ｅｌｓｅ

　?。洌?ｄ＋５５；

　　ｅｎｄ
