PCB拼板規范及標準的主要內容有：
1、PCB拼板寬度≤260mm（SIEMENS線）或≤300mm（FUJI線）；如果需要自動點膠，PCB拼板寬度×長度≤125 mm×180 mm?

2、PCB拼板外形盡量接近正方形，推薦采用2×2、3×3、……拼板；但不要拼成陰陽板?

3、PCB拼板的外框（夾持邊）應采用閉環設計，確保PCB拼板固定在夾具上以后不會變形?

4、小板之間的中心距控制在75 mm～145 mm之間?

5、拼板外框與內部小板、小板與小板之間的連接點附近不能有大的器件或伸出的器件，且元器件與PCB板的邊緣應留有大于0.5mm的空間，以保證切割刀具正常運行?

6、在拼板外框的四角開出四個定位孔，孔徑4mm±0.01mm；孔的強度要適中，保證在上下板過程中不會斷裂；孔徑及位置精度要高，孔壁光滑無毛刺?

7、PCB拼板內的每塊小板至少要有三個定位孔，3≤孔徑≤6 mm，邊緣定位孔1mm內不允許布線或者貼片?

8、用于PCB的整板定位和用于細間距器件定位的基準符號，原則上間距小于0．65mm的QFP應在其對角位置設置；用于拼版PCB子板的定位基準符號應成對使用，布置于定位要素的對角處。?

9、設置基準定位點時，通常在定位點的周?chē)舫霰绕浯?.5 mm的無阻焊區?

10、大的元器件要留有定位柱或者定位孔,重點如I/O接口、麥克風、電池接口、微動開關、耳機接口、馬達等

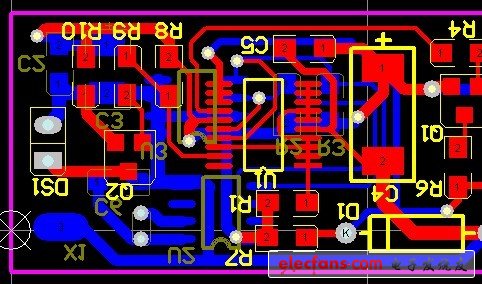

首先打開PCB文檔。如圖所示：電路板的原點并沒有在邊上，為了操作方便和規范，先把有點設置到板框的邊上。?

操作如下現在下方的板框，查看屬性。如下圖：放置一個焊盤到X =0,Y=-2.9718位置。?

點擊菜單Edit---Origin---Set ,鼠標點選擇X =0,Y=-2.9718位置焊盤點，完成了重新設置了原點的操作。從下圖看，為了方便電路板生產廠家的加工和焊接工廠的加工，拼版的方向是向上Y軸方向拼版。 ? ?

接著為了在拼版過程中好對齊板邊，所以需要在Y軸的頂邊放置一個選擇焊盤，用于拼版時電路板的放置。?

電路板生產工藝中無間隙拼版的間隙0.5mm左右工藝邊不能低于5mm .，那么定位焊盤位置就是Y軸板邊高度加0.127MM。?

如下圖Y軸高18.5，那么在板邊上放置一個X=0, Y=18.627的焊盤。?

效果如下圖：?

全選電路板,并復制電路板，復制電路板的時候，鼠標點到X=0,Y=0原點上。?

然后選擇菜單欄中的paste special （特殊粘貼，使用特殊粘貼，可以保證拼板不會自動重命名。），在彈出的對話框中勾選 Keep net narr 和Duolicate design 兩項，如下圖二所示。?

點擊Paste ，鼠標的光標移動Y軸X=0, Y=18.627的焊盤的中點。就完成的無縫拼版。如圖：?

拼版線就剛好是0.508mm.滿足了做板工藝有求。在去掉為了方便拼板所加的兩個焊盤，就大功告成了。?

有時候?yàn)榱朔奖鉙MT生產，一般都會在板兩邊多加5MM的工藝邊，并在對角放置MARK點。?

關于MARK點的小知識?

MMARK點的分類?

1)Mark點用于錫膏印刷和元件貼片時的光學定位。根據Mark點在PCB上的作用，可分為拼板Mark點、單板Mark點、局部Mark點(也稱器件級MARK點)?

2)拼板的工藝邊上和不需拼板的單板上應至少有三個Mark點，呈L 形分布，且對角Mark點關于中心不對稱?

3)如果雙面都有貼裝元器件，則每一面都應該有Mark點。?

4)需要拼板的單板上盡量有Mark點，如果沒有放置Mark點的位置，在單板上可不放置Mark點。?

5)引線中心距≤0.5 mm的QFP以及中心距≤0.8 mm的BGA等器件，應在通過該元件中心點對角線附近的對角設置局部Mark點，以便對其精確定位。?

6)如果幾個SOP器件比較靠近(≤100mm)形成陣列，可以把它們看作一個整體，在其對角位置設計兩個局部Mark點。?

設計說明和尺寸要求：?

1)Mark點的形狀是直徑為1mm的實心圓，材料為銅，表面噴錫，需注意平整度，邊緣光滑、齊整，顏色與周?chē)谋尘吧忻黠@區別；阻焊開窗與Mark點同心，對于拼板和單板直徑為3mm，對于局部的Mark點直徑為1mm.?

2)單板上的Mark點，中心距板邊不小于5mm；工藝邊上的Mark點，中心距板邊不小于3mm。?

3)為了保證印刷和貼片的識別效果，Mark點范圍內應無焊盤、過孔、測試點、走線及絲印標識等，不能被V-CUT槽所切造成機器無法辨識。?

4)為了增加Mark點和基板之間的對比度，可以在Mark點下面敷設銅箔。同一板上的Mark點其內層背景要相同，即Mark點下有無銅箔應一致。?

5)對于單板和拼板的Mark點應當作元件來設計，對于局部的Mark點應作為元件封裝的一部分設計。便于賦予準確的坐標值進行定位。 Q1 T4 A?

? ?

如圖加了兩個Mark點（因?yàn)楸纠由嫌泻线m的位置加Mark點，所以并沒有外加5MM的工藝邊）。 ?

當我重新瀏覽了網頁，我忽略了另外一個更加簡單的拼板方法，就是使用隊列粘貼。?

我把方法也寫出來。?

打開PCB電路板。安裝上面的方法設置好電路板的原點。查看原點外的板邊框尺寸，如圖：?

如果以Y軸拼板，那么等下就會用到Y(jié)=44.196+0.127=44.323.?

如果以X軸拼板，那么就用到X==97.79+0.127=97.917.?

為什么會計算這兩個尺寸呢？因?yàn)樵陉?duì)列粘貼中用到這兩個參數進行板到下塊板的距離。?

全選電路板，復制電路板時，復制選擇十字光標一定要在電路板的原點上，進行復制。?

選擇菜單欄中的Edit---Paste Special，然后選擇菜單欄中的paste special?

（特殊粘貼，使用特殊粘貼，可以保證拼板不會自動重命名。），?

在彈出的對話框中勾選 Keep net narr 和Duolicate design 兩項，?
