隨著無線通信技術的迅速發展，小型化、大容量的通信系統成為現在以至于為來的主要發展目標。由于雙極化天線具有同頻段的雙通道通信、提高通信容量、實現雙工操作、可以提高系統靈敏度、抗多徑效應等性能，從而日益得到人們的青睞。由于微帶貼片天線在饋電方式和極化制式的多樣化，以及饋電網絡、有源電路集成一體化等方面具有很多的優點，從而采用雙極化天線成為提高通信容量的一種比較實際的做法。目前常用的雙極化工作方式主要有兩類，第一就是利用方貼片作為輻射單元，對方貼片天線采用正交邊雙饋電就能激勵一對極化方向相互垂直的輻射波。第二就是利用不同層的天線陣列分別實現不同的極化，缺點是結構復雜，制作困難，造價高。我們采用在同一平面上實現兩種極化方式，貼片單元的饋電方式卻不用改變。本文就是設計實現了這種雙極化微帶天線陣列的組陣單元－4×4天線陣列。
　　1 微帶天線陣列的設計

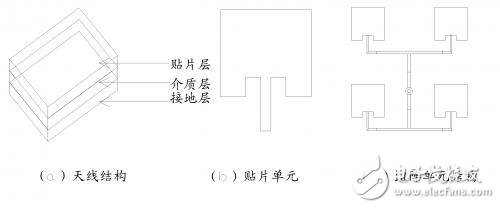

　　本文采用的貼片天線的基本結構如圖1所示，其中圖為天線結構，由貼片層、介質層和接地層組成。圖為微帶貼片單元的基本結構。通過調整微帶貼片單元的饋電方式就可以實現水平、垂直極化兩種極化方式。圖為最基本的組陣單元2×2的結構圖。
　　
　　圖1 貼片天線的基本結構
　　設計過程中貼片層和接地層都采用銅，介質層采用介電常數為2.2的Rogers RT/duroid 5880。根據天線工作的中心頻率12.5GHz，微帶貼片天線單元的長和寬、反饋部分的長寬、組陣單元之間的阻抗匹配以及其他相關數據都可以通過計算或者仿真優化得到。根據以上的計算及仿真數據，我們制成了天線的PCB板，4×4微帶天線陣列的實物圖如圖2所示。
　　
　　圖2 4×4微帶天線陣列的實物圖
　　2 微帶天線陣列的仿真和測試結果
　　我們通過Ansoft HFSS仿真軟件對天線陣列首先進行了仿真計算，圖3為4×4微帶天線陣列駐波和增益的仿真圖。從左圖的駐波仿真結果中，可以看到天線陣列在12.5GHz時的駐波為1.2左右；從右圖的增益仿真結果中可以看到，天線陣列的增益可以達到20dB左右。然后將制成的PCB板拿到微波暗室中對其進行實際測試（暗室的長、寬、高分別為15m、9m和9m，用于測試的發送天線和接收天線的距離為10m，測試天線距離地面的高度為2.5m）。實際測試結果分別如圖4、圖5、圖6所示。其中圖4為天線陣列的駐波測試結果，圖5為天線陣列分別在12.25GHz、12.5GHz、12.75GHz時的E面方向圖。圖4為天線陣列分別在12.25GHz、12.5GHz、12.75GHz時的H面方向圖。表1為天線陣列在H面的實際測試數據。
