自第一臺激光器誕生以來，短短幾十年，激光技術迅速發展。特別是半導體激光器（ LD）已廣泛用于科研、工農業、軍事及醫療等許多領域。激光器電源是激光裝置的重要組成部分，其性能的好壞直接影響到整個激光裝置的技術指標，激光器電源是隨著激光器的發展不斷完善的。最初的固體激光器電源采用直流線性電源和RC充電電路，這種電源充電效率不高。為減小電源的體積和重量并提高充電精度，開關電源技術引入到激光電源中，它具有低功耗、高速度、高可靠性等優點，被廣泛采用到大功率激光電源中。同時計算機技術和數字信號處理器也進入激光電源中，用微處理器和DSP控制的智能型數字電源也相繼出現。本文討論的半導體激光器（LD）電源是基于DSP控制的開關型半導體二極管脈沖激光電源。

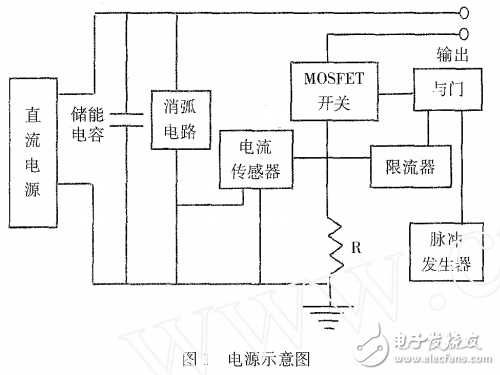

激光二極管陣列驅動器電源是一種低壓開關網絡，它為激光二極管陣列提供恒定大電流脈沖信號。根據激光二極管陣列的要求，允許以快速功率MOS-FET作為開關元件。開關電源通過儲能電容器充電，儲能電容通過MOSFET和電阻R向激光二級管陣列放電，電路結構如圖1所示。
