以高性能和小尺寸為特色的MEMS麥克風特別適用于平板電腦、筆記本電腦、智能手機等消費電子產品。不過，這些產品的麥克風聲孔通常隱藏在產品內部，因此，設備廠商必須在外界與麥克風之間設計一個聲音路徑，以便將聲音信號傳送到MEMS麥克風振膜。這條聲音路徑的設計對系統總體性能的影響很大。

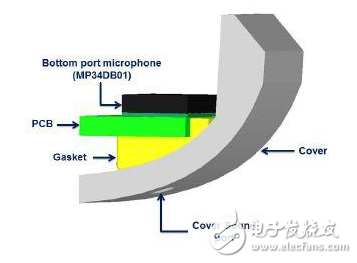

下圖是一個典型的平板電腦的麥克風聲音路徑：
圖1–典型應用示例
外界與麥克風振膜之間的聲音路徑由產品外殼、聲學密封圈、印刷電路板和麥克風組成，這條聲音路徑起到波導作用，構建系統總體頻響。此外，聲音路徑材質的聲阻抗也會影響頻響。若想準確預測聲學設計的性能如何，需要建立聲音路徑模型，使用COMSOL等專業級仿真工具對聲音路徑的頻響特性進行仿真實驗。然而，本文為讀者提供一些優化麥克風聲音路徑的基本原則。
Helmholtz諧振
狹窄的傳聲孔與空心腔室相連構成的結構在受到聲波激勵時會產生聲學諧振。當我們對著空瓶的瓶嘴上方吹氣時，就會發生這種諧振現象。這種結構叫做Helmholtz諧振器，是以該現象的發明者Hermann von Helmholtz命名的。Helmholtz利用諧振頻率不同的諧振器識別音樂等復雜聲音內的頻率成份。
