麥克風是一種將聲壓波轉換為電信號的換能器。在音頻信號鏈中有越來越多的傳感器與其它元件集成在一起，ME MS 技術則使得麥克風越來越小，并且可以提供模擬或數字輸出。

　　模擬和數字麥克風輸出信號在設計中顯然有不同的考慮因素。本文要討論將模擬和數字 MEMS 麥克風集成進系統設計時的差別和需要考慮的因素。

　　MEMS 麥克風內部細節

　　MEMS 麥克風輸出并不是直接來自 MEMS 換能單元。換能器實質上是一個可變電容，并且具有特別高的兆歐級輸

　　出阻抗。

　　在麥克風封裝中，換能器信號先被送往前置放大器，而這個放大器的首要功能是阻抗變換，當麥克風接進音頻信號鏈時將輸出阻抗降低到更合適的值。麥克風的輸出電路也是在這個前置放大電路中實現的。

　　對于模擬 MEMS 麥克風來說，圖 1 所示的這種電路基本上是一個具有特殊輸出阻抗的放大器。在數字 MEMS 麥克風中，這個放大器與模數轉換器（ADC）集成在一起，以脈沖密度調制（PDM）或 I2S 格式提供數字輸出。

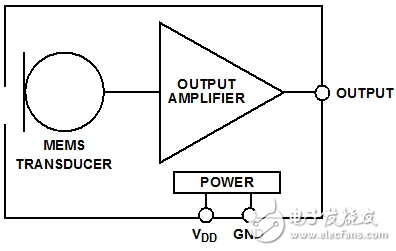

　　圖 1：典型的模擬 MEMS 麥克風框圖。

　　圖 2 是 PDM 輸出 MEMS 麥克風的功能框圖，圖 3 是典型的 I2S 輸出數字麥克風。I2S 麥克風包含 PDM 麥克風中的所有數字電路，還包含抽取濾波器和串口。
