      LTC5564匹配數據的肖特基探測器

      2017-05-11 | rar | 0.41 MB | 次下載 | 免費

      資料介紹

      　　介紹

      　　長期LTC5564是超快?射頻功率檢測器在600mhzto 15ghzfrequency應用范圍。它結合了溫度補償肖特基二極管峰值檢測器，增益可選運算放大器和快速比較器16×mm封裝引線3mm。

      　　射頻探測器的性能，特別是探測器響應和帶寬，取決于適當?shù)奶綔y器射頻阻抗匹配輸入。這個這里給出的阻抗測量可以與CAD模擬工具一起使用簡化射頻輸入阻抗匹配的任務。

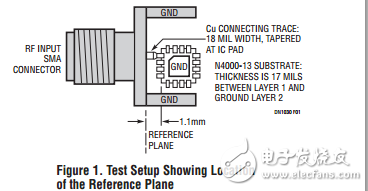

      　　射頻輸入阻抗測量在ltc5564測量輸入阻抗演示板dc1646a，修改為最小的射頻跟蹤長度如圖1所示。為目的在此測量中，檢測器輸入直流塊由于測試設備支持直流輸入電壓。在現實世界中的應用必須包含DC塊函數作為匹配網絡設計。測量ltc5564輸入阻抗如圖2和表1所示

      　　測量的相位基準平面為1.1mm遠離QFN封裝的邊緣。這個距離被選擇給一個舒適利率對典型的DFM規則組分間距。

      　　高頻率的準確性，S11測量變得減少各種每個PCB設計的具體因素，如接地電感，質量微帶過渡，等。然而，S1P數據有助于生產第一個切割設計，節省開發時間。

      LTC5564匹配數據的肖特基探測器

      LTC5564匹配數據的肖特基探測器
