max1856與反激式電源
多抽頭電感和pFET可以用來從一個積極的輸入產生的兩個電壓。P溝道器件通常具有較高的電阻時相比，N溝道器件。在pFET的電壓應力將是非常高的多抽頭電感拓撲。多繞組反激式拓撲使用NFET產生更高的功率和更高的效率。在nFET的應力也更為曲折率減少了反射輸出電壓相比全時輸出電壓的抽頭電感拓撲PFET出現。

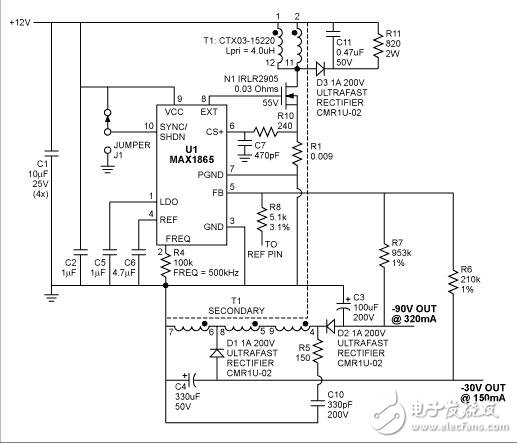

對于多繞組的反激式拓撲結構的max1856控制器是用來調節輸出電壓（圖1）。的max1856工作在電流控制模式。一個內部運算放大器將感測到的負輸出電壓而不需要任何外部的活性成分。的max1856參考電壓和反饋引腳之間的電阻，這是內部參考接地，電阻分壓器的輸出電流設置。在頻率引腳的外部電阻的開關頻率的確定。500kHz的最高頻率選擇提供30W為此應用程序指定的最大輸出功率。
