本智能報警系統充分利用現有電話網絡進行設計，利用電話鍵盤操作電路、振鈴識別電路、異地留言電路、自動識別主被叫摘掛機電路、雙音頻撥號（自振鈴）電路等，解決報警不及時、漏報、誤報等問題，并能提高電話接通率。主要用于家庭、店鋪、辦公室、具有貴重物品場所的防盜報警。

智能電話報警器硬件設計

主要電路設計

1、撥號電路

撥號電路采用HT9170和HT9200A分別作為雙音多頻（DTMF）信號接收器和發生器。自動撥號芯片采用串行式DTMF撥號芯片HT9200A，接收CPU送入的電話號碼并向電話線送出雙音多頻信號，以使主叫和被叫用戶之間建立聯接。HT9200A的每一種輸出頻率由5位（D4～D0）不同的位碼組合決定。當片選信號CE為低電平時，CPU通過P0．5口向HT9200A的數據輸入端DATA串行輸入5位編碼，在CLK的下降沿將數據鎖存，并從輸出端DTMF通過模擬開關向電話線輸送DTMF音調的撥號信號。

信號發生器HT9200A

HT9200A是一種串行式DTMF信號發生器，具有良好的溫度適應性，其工作溫度范圍為-20～+70℃，采用8引腳DIP或SOP封裝。

信號接收器HT9170

HT9170集成了數字解碼器和帶濾波器功能的雙音頻DTMF接收器，可工作在掉電模式和抑制模式下。HT9170采用數字化計算方法識別，將16倍的 DTMF音頻解碼后轉化為4位代碼輸出。高精度的轉換電容濾波器將音頻DTMF信號分離為低頻信號和高頻信號，自帶撥號音頻阻波電路可省去前置濾波器所需的阻波電路。

2、自動摘掛機電路

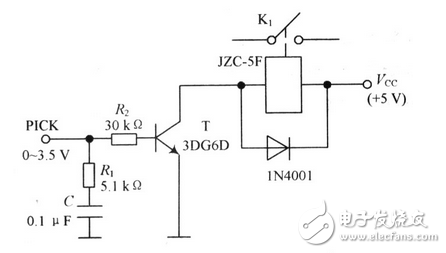

自動摘掛機電路如圖1所示。由三極管反相放大電路和繼電器組成。系統檢測信號電平為0～3．5 V，當系統檢測到報警信號時，主控系統使PICK變?yōu)楦唠娖剑龢O管導通，繼電器吸合，K1接通，系統自動摘機。當用戶執行完命令操作之后（如向外報警過程完成后），主控系統給PICK一個低電平，三極管截止，繼電器釋放，開關K1斷開，自動掛機。

圖1 自動掛摘機電路

3、信號音檢測電路

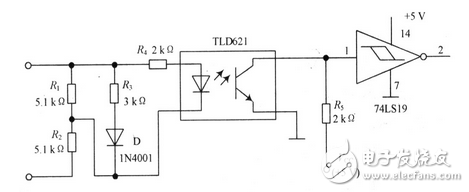

電話系統撥號音，回鈴音和忙音的音源頻率平均為450 Hz（±25 Hz），只是斷續比不同，且在時間上有明顯差異（撥號音為450±25 Hz連續信號，忙音為0．35 s通，0．35 s斷，回鈴音為1 s通，4 s斷）。故信號音為模擬信號。信號音檢測電路需完成模擬量到數字量的轉換。信號檢測電路見圖2。采用光電耦合器檢測信號，電阻R1，R2用于分壓，R3，D用于分流，各元件的參數如圖中標注。信號經光耦后輸出負脈沖信號，輸出采用帶施密特觸發的反相器74LS19進行信號處理，轉變成數字信號，供主控系統計數。

圖2 信號檢測電路

計數時間為5 s，撥號音的計數下限為（450-25）×5=2 125，計數上限為（450+25）×5=2 375，即計數范圍為2 125～2 375。同理，忙音的計數范圍為1 041～1 212，回鈴音的計數范圍為425～475，無信號音的計數值應為0。故系統采用不同信號音相鄰計數界限的中間值來區分不同的信號音。

4、報警信號探測電路

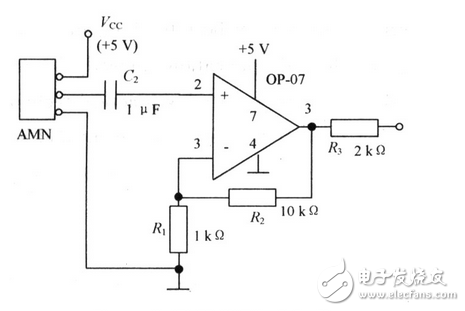

報警信號探測電路如圖3所示。本系統選用AMN型熱釋電紅外傳感器進行探測。用性能較好的OP-07放大信號，用單電源供電，放大倍數設為 10（Au=R2／R1=10），當有人進入其探測范圍時，傳感器的2號管腳輸出正向電平，經放大后產生報警啟動信號送主控制電路。

本報警器具有自動、快速、準確的特點，當警情發生時，能夠自動撥打110，對方摘機后自動播放已錄制好的語音報警內容。若遇到對方占線，能自動摘掛機，并能按照撥號、檢測、放音的順序自動循環。本報警器具有自動、快速、準確的特點，當警情發生時，能夠自動撥打110，對方摘機后自動播放已錄制好的語音報警內容。若遇到對方占線，能自動摘掛機，并能按照撥號、檢測、放音的順序自動循環。

圖3 報警信號探測電路

編輯點評：文本簡單介紹了智能電話報警系統的電路設計，具有自動、快速、準確的特點，當警情發生時，能夠自動撥打110，對方摘機后自動播放已錄制好的語音報警內容。若遇到對方占線，能自動摘掛機，并能按照撥號、檢測、放音的順序自動循環。
