      全內置雙線電話電路圖

      2009-01-15 | rar | 332 | 次下載 | 10積分

      資料介紹

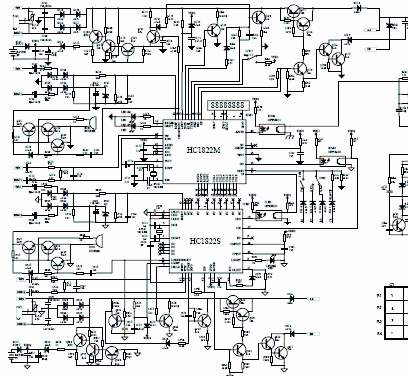

      全內置雙線電話電路圖"電路設計注意事項
      8.1 因本方案為雙線兩條線不能共地每條外線的信號電源地必須分開走請?zhí)貏e注意電源和地線的接法具體請參考電路圖
      8.2 電路設計時應保證CPU每個管腳電壓都最好不要超過3.6V否則會因過壓而造成工作不正常甚至損壞CPU需特別留意的管腳有VDD1VDD2RDETSRDETLDETSLDET等
      8.3 RDETSRDET在不做內置鈴聲和自動追撥功能時可接地
      8.4 選項腳SXSETXSET到地的電阻為芯片初始上電判斷為低的保障所以此電阻值不宜過大470K比較適當此電阻值也不能過小否則靜態電流大因平時選項腳為高
      8.5 電路圖中C114和C312是為了提高收CID時的抗干擾能力,容量可根據實際情況稍做微調但千萬不能省用否則有可能引起收CALL漏碼或不收的現象
      8.6 為了簡化線路對LDET檢測方式有所改進所以請參考電路圖中的單電阻單電容電路該電路的參數直接影響到收碼防盜等功能該電路的參數請參考電路圖有必要時可進行微調兩顆芯片的LDET必須分別通過一個二極管接至各自的VDD電路圖中的D113和D311且D113和D311最好放在LCD板上防止高壓損壞IC
      8.7 由于是雙線電話請在LAYOUT注意兩線的信號電源地盡量分開走間隔盡量寬以避免兩線之間出現不必要的干擾
      8.8 雙線電話必須要在有電的情況下才能正常工作建議在設計電路時盡量考慮使用偷電電路
      8.9 光耦的偏置電阻不宜過大否則會引起通訊不正常請參考電路圖的接法
