SKY77542-11 功放 代換 短接

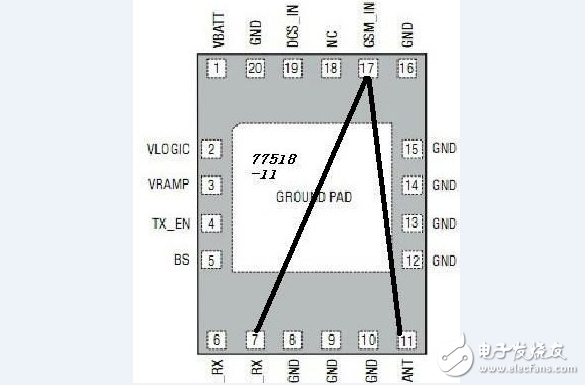

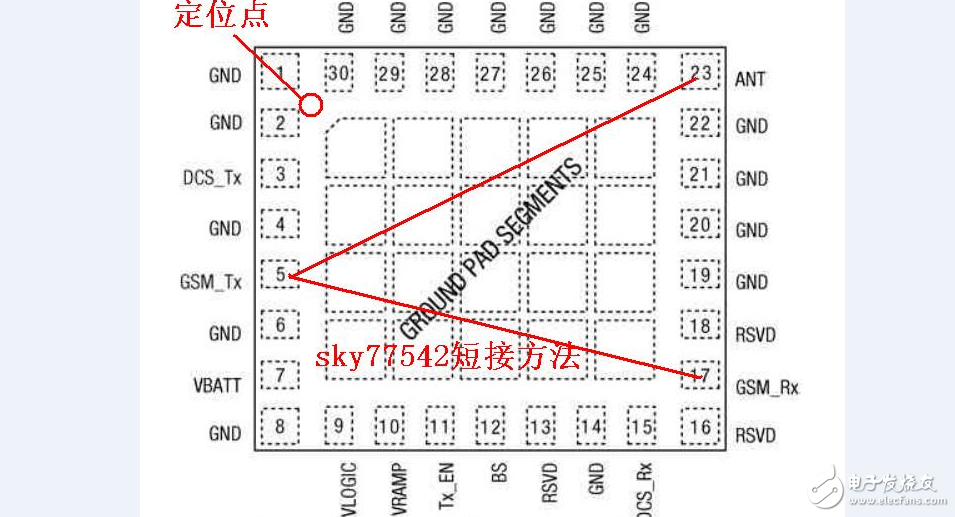

本人測試是用77518-11（以下用A）代換77542-11（以下用B），看圖連A1和B7 A2和B9 A3和B10 A4和B11 A5和B12 A7和B17 A11和B23 A17和B5 這幾個在77518上和主板上相連接，分不清腳位的可以看短接圖先短接決定點位。這兩個功放短接很難打出電話
