激光檢測在汽車制造過程中的應用(2)
激光視覺檢測系統采用先進的CBVM測控軟件，可以通過圖形化的操縱界面實現檢測站的所有功能，即使不熟練的操縱者也可以方便使用。同時，數據治理與分析軟件負責丈量數據的治理以及完成局域網用戶對丈量數據的查詢和分析。
(1)整車數據查詢與分析
整車數據查詢是按整個車身進行查詢，反映整個車身的情況。整車數據查詢既可以按照車身的生產時間進行查詢，也可以按照車身的編號進行查詢。查詢數據的列表可以采用多種排序方式：車身編號和點號、點號和車身編號、生產時間及生產班次等。數據的顯示采用3種不同的底色來反映丈量點加工誤差的大小。
(2)功能尺寸分析
功能尺寸分析是對一個車身的多個點進行綜合評價。可以選擇一定時間段生產的車身進行功能尺寸評價，也可以選取一定的車身編號段內的車身進行功能尺寸評價。評價表中列出了車身編號、生產時間以及各功能尺寸，表中數據的顯示可以按照選定的功能尺寸項進行排序，也可以選擇圖示顯示(圖3)。
(3)統計功能
對整個生產線產品質量的檢測數據統計可以分為月統計和年統計：對于每月逐日的產品進行數據統計，可以選擇統計條件，如需要統計的月份、分歧格數目等，圖表顯示的形式可以是合格率也可以是日產量;年統計數目是根據月統計數目進行統計的，所以每個月的數據進行統計后，就會出現在年統計表格中。
激光視覺檢測站的應用

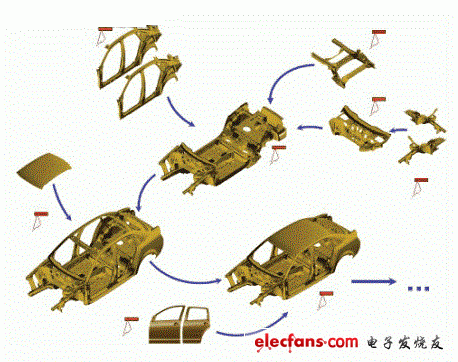

隨著汽車制造水平的不斷進步，激光視覺檢測站逐漸得到應用，一汽大眾汽車有限公司從每一個總成開始，均采用該系統進行尺寸控制，出現題目的部件會被及時發現、報警并放回返修區。這樣可以保證每一級總成部件均由尺寸合格的下級總成組合而成。不僅如此，由于數據實行實時檢測、存儲，當發現題目時，制造部分可以快速發現工裝夾具的題目所在，在最短的時間內進行調整(圖4)。
