影像測量儀三坐標

型號： CH系列

--- 產品參數 ---

  • 注釋 更多詳細產品信息，請聯系我們獲取

--- 產品詳情 ---

中圖儀器影像測量儀三坐標通過光電耦合器件采集，經過軟件處理成像，顯示在計算機屏幕上，利用測量軟件進行幾何運算得出最終結果，是一種非接觸式測量儀器。全行程采用立柱式、龍門橋式的穩定結構，單軸的超高測量精度可達（1.8+L/200）um。



檢測精度參數：

X/Y軸：E1x/y≤±(1.8+L/200)μm

X⊥Y：E1xy≤(3.5+L/200)μm

Z軸：E1z≤(3.5+L/200)μm



CH系列全自動影像測量儀



中圖儀器影像測量儀三坐標在需要測量高度的地方，可以選用用探針傳感器配置取元素（點或面），然后在軟件內計算高度（這相當于一臺小的三座標測量儀，即為復合式影像測量儀）。也可以運用影像測量儀軟件中的Z軸自動對焦功能，測量得出高度，這樣的測量方法可以減少人為誤差，不管是誰來測量，都可以測得同樣的數值，非常簡單方便。



CH系列全自動影像測量儀



配件豐富，多種復合測量

1.支持觸發測頭和光學測頭，進行高度、平面度測量，實現3D空間測量；

2.支持卡尺、高度計等外部輸入，數據集中化管理；

3.支持標簽打印機。

穩固移動平臺結構

1.精密大理石機臺，穩定性好；

2.精密線性滑軌和伺服控制系統，保證系統精度；

3.三軸全自動可編程檢測，實現復雜特征批量檢測。

自動測量，批量更快

1.程序匹配工件坐標系，自動執行測量流程；

2.支持CAD圖紙和Gerber圖紙導入，坐標系匹配測量；

3、CNC固定坐標系模式下，可快速準確地進行批量測量；

為你推薦

  • Wafer晶圓厚度量測系統2025-05-27 13:54

    產品型號：WD4000系列 注釋：如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。

  • 精密接觸式臺階儀2025-05-27 13:52

    產品型號：NS系列 注釋：如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。

  • 高精度一鍵閃測儀2025-05-27 13:50

    產品型號：VX8000系列 注釋：如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。

  • 中圖儀器三坐標品牌2025-05-27 13:48

    產品型號：Mars系列 注釋：如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。

  • 激光跟蹤設備安裝校準儀2025-05-27 13:47

    產品型號：GTS系列 注釋：如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。

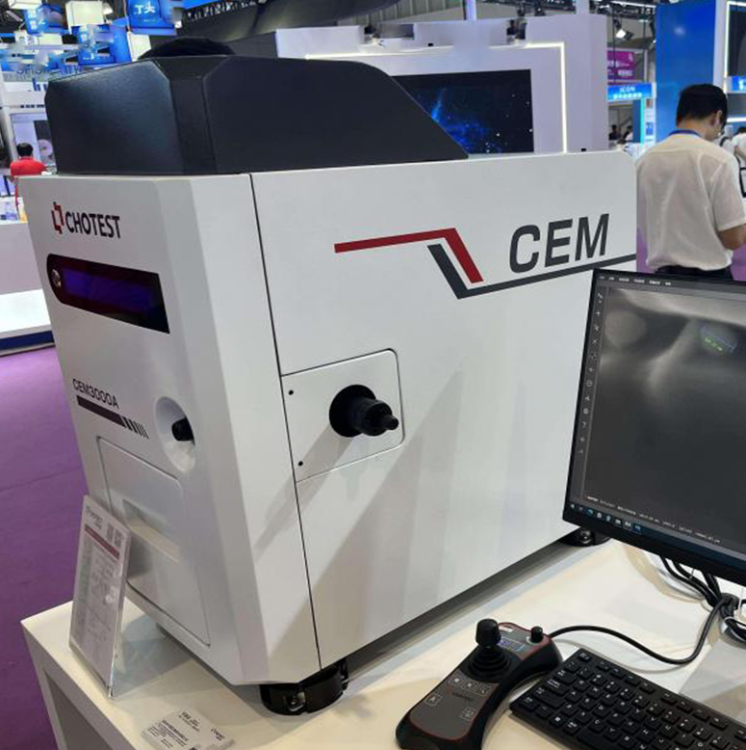

  • 桌面型掃描電鏡設備2025-05-27 13:45

    產品型號：CEM3000系列 注釋：如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。

  • 材料共聚焦3D成像顯微鏡2025-05-26 16:20

    產品型號：VT6000系列 注釋：如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。

  • 3D光學表面輪廓檢測儀器2025-05-26 16:17

    產品型號：SuperViewW系列 注釋：如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。

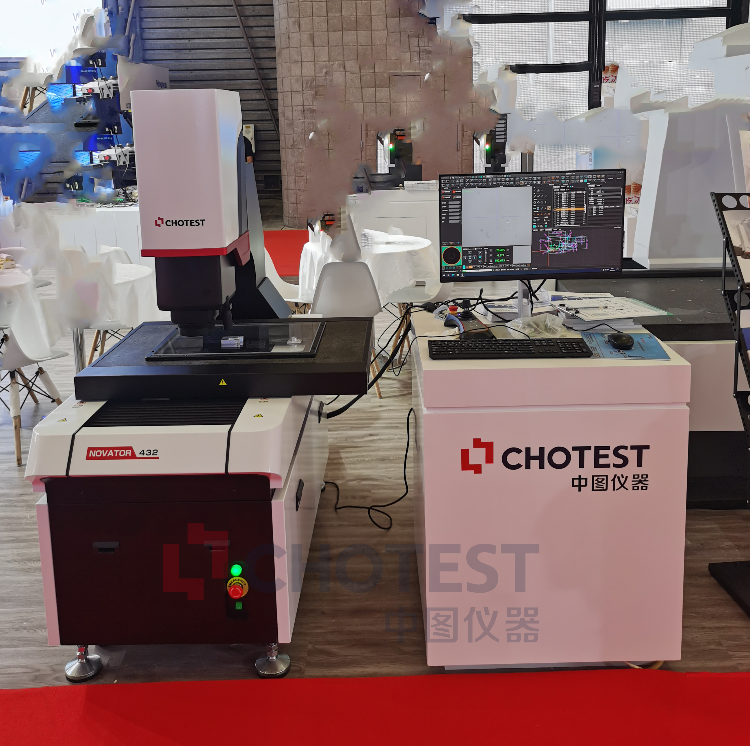

  • 高效高精度影像儀2025-05-26 16:07
