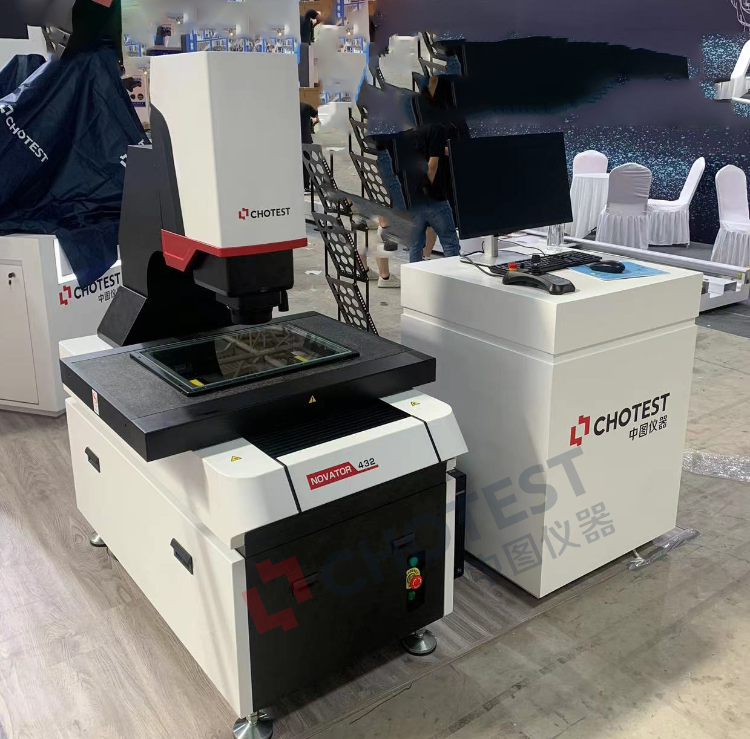

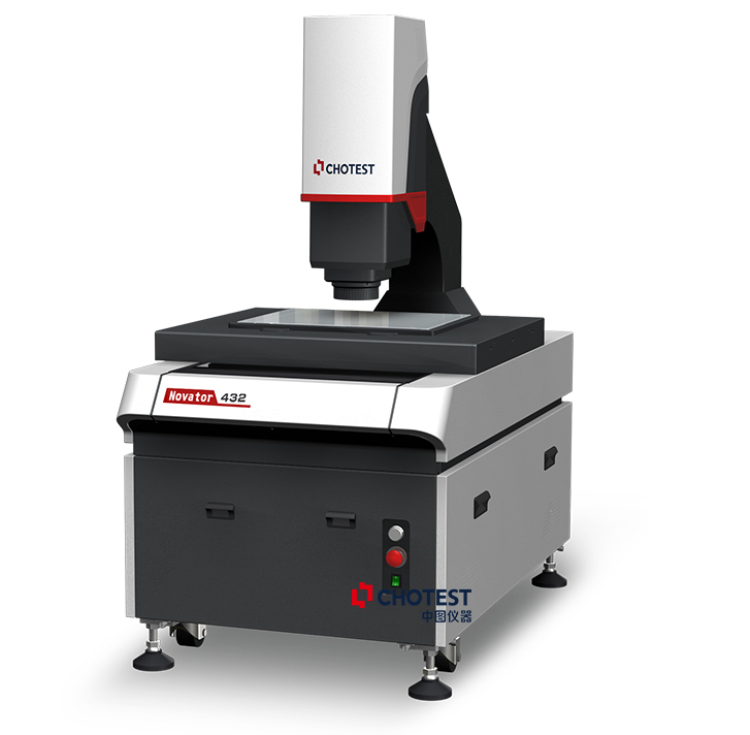

Novator系列高效高精度影像儀具備多種測量功能，包括表面尺寸、輪廓、角度與位置、形位公差、3D空間形貌與尺寸結構等的精密測量。還支持頻閃照明和飛拍功能，可進行高速測量，大幅提升測量效率；具有可獨立升降和可更換RGB光源，可適應更多復雜工件表面。

Novator系列高效高精度影像儀將傳統影像測量與激光測量掃描技術相結合，實現2.5D和3D復合測量。

測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平面度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

8.優良的算法，通過PTB德國聯邦物理技術研究院認證。

AI自動尋邊技術

1.AI模型訓練界面簡潔，算法強大，訓練能力強，訓練數據直觀。

2.AI測量軟件可以邊測量邊存圖，連續優化迭代AI模型，效率高。

3.可解決邊界模糊、多重邊界、毛刺過多、邊緣干擾多等傳統測量痛點。

4.相對于傳統手動測量，效率高，重復性好。

3D脫機編程

1.脫機導入3D數據進行測量程序編輯，提高測量效率。

2.界面直觀、操作簡單，易學易用。

應用領域

Novator系列高效高精度影像儀可實現各種復雜零件的表面尺寸、輪廓、角度與位置、形位公差、3D空間形貌與尺寸結構等精密測量。Novator可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具、計量檢測等領域。

如在半導體領域，針對含有小特征多尺寸且無序排列的樣品測量，Novator影像儀的飛拍測量模式，在平臺快速移動過程中就完成特征提取，使測量流程更流暢，測量時間更短。

測量外形尺寸320mm×160mm，含有25920個圓的模具，僅需耗時5分鐘，針對此類特征密集排布型工件，飛拍測量充分發揮其優勢，對比傳統影像測量儀，測量時長由 1小時縮短至 5 分鐘，測量效率提升 10 余倍，且測量精度無損失。

AI影像測量應用案例

1、新能源行業中電池后蓋邊緣特征測量時，由于邊緣臺階落差較小，導致成像有多層邊界干擾且對比度低，自動批量測量不能自動抓取目標邊緣，因此只能手動測量。中圖AI測量可排除多層邊界干擾，即使對比度低也能自動識別到目標邊緣，測量效率提升4.5倍，同時排除人為誤差，測量數據更穩定。

2、3C行業手機中框邊緣線測量時，由于該邊界不規則，且邊界干擾較多，傳統自動測量，很容易抓偏，也只能使用手動測量。即使不規則有干擾的邊界，中圖AI自動測量可以排除干擾自動提取到正確位置，進一步提高測量效率。

3、金屬邊邊界模糊不清，毛刺過多，邊界翹曲不均勻，AI測量可自動過濾毛刺干擾，準確提取邊界。

4、黑色塑膠件上圓柱特征形態不一、邊緣輪廓不清，傳統自動測量容易提偏，AI提取則精確穩定。

5、塑料薄片邊界干擾多，無法自動提取，手動測量費事費力，AI測量可以精準排除邊界上的干擾，提取到正確位置。

部分技術規格

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。

如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
