A-47 模塊內置聲學處理 DSP 芯片， 可以根據不同產品適配相應的程序， 配合針對性 的算法參數， 對全雙工通話產品的回音問題， 及拾音記錄設備的環境噪音問題，得到很完善 的解決。

  A-47 具有模擬音頻輸入輸出端口和數字音頻輸入和輸出端口。 可以按模擬及數字信號的 需求搭配使用。可以兼容各類音頻通話系統。

   模塊的所有音頻信號都支持查分接口，可以盡量減少線路中的各種干擾問題，當主板比 較小，射頻干擾嚴重的場合，也可以選擇使用數字音頻信號連接，屏蔽射頻干擾問題。

  模塊支持多種工作模式，主要分為回音消除功能模式及拾音降噪功能模式。兩種功能模 式又分別對應有近距離，中距離，及遠距離三種不同靈敏度程序。

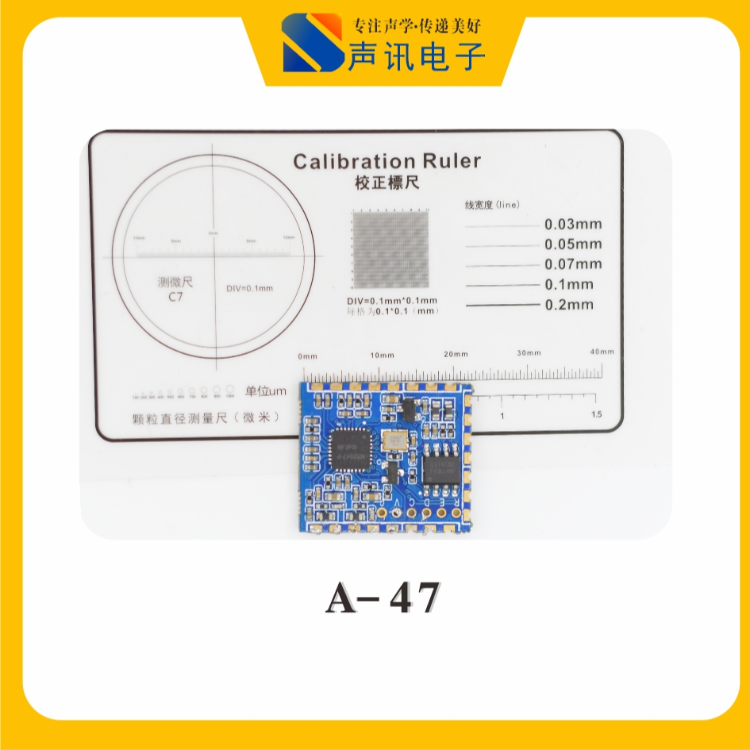

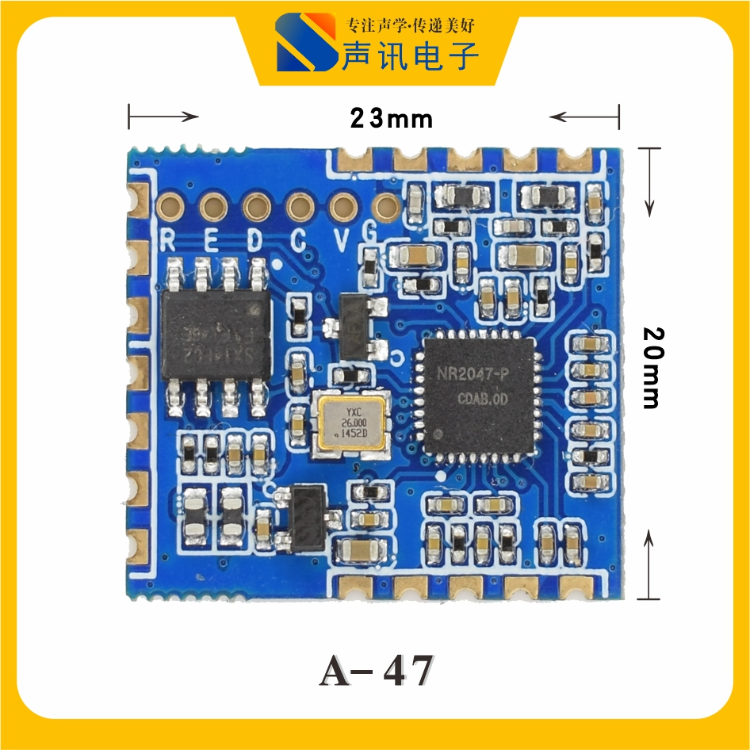

  模塊具有高達 90dB 的回音 消除，以及高達 45dB 的環境噪音壓制， 同時基于單芯片 DSP 處理器， 整體功耗低于 25mA ， 可以減少便攜移動產品的功耗負擔。 模塊端口采用半孔焊盤的設計，體積小巧（長 23mm,寬 20mm）。在已成型的產品中，可以 通過轉接板快速接入；而在新產品設計時，則可以按模塊尺寸圖，直接做焊盤形式焊接在系 統板上，方便各類產品的設計生產使用。

二. 應用領域：

主要應用各類音頻通話產品，安防監控，樓宇通話，會議設備，遠程報警等等。能方便快 捷的與各類音頻拾取系統連接。

※ 智能小區，別墅門禁，智能家居通話對講系統。

※ 車載藍牙通話系統，車載語音識別智能設備。

※ 智能遠程多媒體教育通話系統。

※ 呼叫報警系統，銀行客服通話系統。

※ 錄音筆，采訪記錄設備，攝像機，錄音機，監控拾音設備。

※ IPC攝像頭設備，可視門鈴設備。

※ 筆記本產品，平板電腦，智能手機，對講機產品。

※ 停車場/公共場所的門卡，自助服務系統的通話對講。

※ 家用帶通話， 監護通話，老人小孩監護產品。

※ 智能語音控制，語音識別系統，及智能交互設備。

※醫院呼叫服務通話系統。

※ 電梯、企業寫字樓、生產車間等廣播對講

※ 安防通話產品，會議通話設備。

模塊電氣性能指標：

※ 輸入電壓：直流+4V～+6.5V (特殊模式下，可以直接用后級主板的 3.3V 供電)

※ 工作電流： 22-25mA ※ 模擬麥克風輸入端口阻抗 15KΩ， 單端輸入信號幅度 1.4Vpp，差分為 2.8Vpp。

※ 數字麥克風格式為 PDM(數字麥克風模式,可以設置雙麥降噪加消回音二合一固件).

※ MIC OUT 模擬音頻輸出端口阻抗 10KΩ，輸出幅度 2.4Vpp

※ SPK IN 模擬參考音頻輸入端口阻抗 60KΩ， 單端輸入信號幅度 1.4Vpp，差分為2.8Vpp

※ 麥克風錄音拾取范圍:10cm-500cm(高靈敏麥克風可以 1000cm).

※ 回音消除指標:90db（結構合理狀態）

※ 可消除回音空間延遲時間:100mS

※ 有效降噪指標： 45dB

※ 工作溫度： -45 度～85 度

※ 工作濕度:相對濕度小于 90%

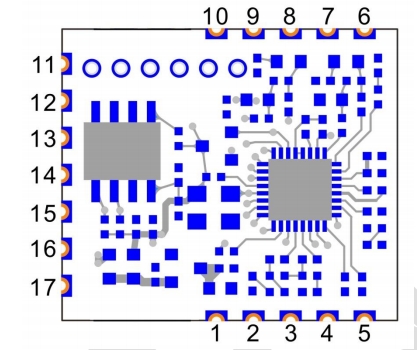

六. 模塊尺寸規格

七. 設計應用示意圖:
1.消回音模式單電容麥克風連接方式

     麥克風選用駐集體電容麥克風,接在主麥 MIC0 的正負腳位上.麥克風的靈敏度常規推薦選用-42 dB,如果產品體積比較小，為保證消回音的效果，麥克風靈敏度可以選用更低靈敏度，而產品體積比較大，則可以選擇更高靈敏度的咪頭。
      麥克風的信號經過 DSP 處理后,從 MIC_OUT 端口差分輸出,此差分信號可以連到下一級系統主板的 MIC 輸入或 LINE IN 端口上，如果下一級的 MIC 輸入或 LINE IN 是單端方 式，也可以吧 A-47 模塊的 MIC_OUT_N 懸空或接地，只把 MIC_OUT_P 接入后級的信號 輸入端即可。
A-47 的 SPK_IN 為消回音參考信號的差分輸入端口,可以根據需要消回音設備的功放芯片類型，接在功放的音頻輸出或功放音頻輸入端。

       此連接方式可對應的程序有：
       a. 遠距離消回音降噪程序
       b. 中距離消回音降噪程序
       c. 近距離消回音降噪程序

2. 消回音模式雙電容麥克風連接方式

 麥克風選用駐集體電容麥克風,接在主麥 MIC0 的正負腳位上.麥克風的靈敏度常規推薦選用-42 dB,如果產品體積比較小，為保證消回音的效果，麥克風靈敏度可以選用更低靈敏度，而產品體積比較大，則可以選擇更高靈敏度的咪頭。

     一般建議選用與主麥克風相同規格的駐極體電容麥克風，由于在遠距離程序中，次麥克風的作用不明顯，因此雙麥方式只建議使用在中距離及近距離程序中，在安裝擺放時，2 個麥克風要求朝向不一致，盡量互相遠離，讓主麥克風 MIC0 對著說話
人的嘴部，而次麥克風 MIC1 對著噪音源方向。
      雙麥克風的 LINE IN 和 MIC OUT 連接方式與單麥克風連接方式相同，要求也一致，但要注意的是，只有主 MIC0 的聲音處理完后，會從 MIC OUT 輸出，而次麥克風 MIC1的聲音不會輸出，僅作為降噪的輔助信號使用。
     此連接方式可對應的程序有：
    a. 遠距離消回音降噪程序

    b. 中距離消回音降噪程序
    c.近距離消回音降噪程序

3. 降噪模式單電容麥克風連接方式

  降噪模式中，主麥 MIC0 選用常規駐極體電容麥克風，默認推薦選用-42 dB 靈敏度的規格型號，由于不需要做回音消除處理，對麥克風的靈敏度不在限制，可以根據產品的拾音距離要求，選擇不同靈敏度規格。

     麥克風的信號經過 DSP 處理后,從 MIC_OUT 端口差分輸出,此差分信號可以連到下一級系統主板的 MIC 輸入或 LINE IN 端口上，如果下一級的 MIC 輸入或 LINE IN 是單端方式，也可以吧 A-47 模塊的 MIC_OUT_N 懸空或接地，只把 MIC_OUT_P 接入后級的信號
輸入端即可。

    此連接方式可對應的程序有：
    a.遠距離降噪程序

    b. 中距離降噪程序
    c.近距離降噪程序
4. 降噪模式雙電容麥克風連接方式

  雙麥降噪模式中，主麥 MIC0 和次麥克風 MIC1 都選用常規駐極體電容麥克風，默認推薦選用-42 dB 靈敏度的規格型號，由于不需要做回音消除處理，對麥克風的靈敏度不在限制，可以根據產品的拾音距離要求，選擇不同靈敏度規格。
      雙麥克風的 MIC OUT 連接方式與單麥克風連接方式相同，要求也一致，但要注意的是，只有主 MIC0 的聲音處理完后，會從 MIC OUT 輸出，而次麥克風 MIC1 的聲音不會輸出，僅作為降噪的輔助信號使用。
     在遠距離程序中，次麥克風的作用不明顯，因此雙麥方式建議使用在中距離及近距離程序中，在安裝擺放時，2 個麥克風要求朝向不一致，盡量互相遠離，讓主麥克風 MIC0對著說話人的嘴部，而次麥克風 MIC1 對著噪音源方向。
特別要說明一下，主次麥克風的靈敏度可以根據使用環境及產品要求，而選擇不同靈敏度型號進行搭配使用。比如環境噪音比較嚴重，對降噪要求比較強，則次麥 MIC1 可以選擇比主麥 MIC0靈敏度高一些，這樣次麥克風可以盡量的多拾取到噪音源，從而在降噪時，可以吧更多
的噪音過濾。但任何方式下，都要注意，為了最大保證主說話人的聲音流暢，必須讓主次麥克風拾取到的主說話人聲音有一個差值，這個差值越大越好。

    此連接方式可對應的程序有：
    a. 中距離降噪程序
    b.近距離降噪程序
