在數字經濟蓬勃發展的當下，工業以太網作為工業互聯網的 “神經中樞”，其核心芯片的國產化進程正成為推動產業升級、保障供應鏈安全的關鍵力量。從智能制造車間里的高速數據交互，到智能電網中穩定可靠的遠程監控，工業以太網芯片如同工業系統的 “心臟起搏器”，確保著每一個環節的精準運行。

在全球數字化轉型與國產替代戰略的雙重驅動下，國產工業以太網芯片正經歷從 “可用” 到 “自主可控” 的跨越式發展，為中國工業的智能化升級注入澎湃動力。

為此湖南六岳微電子有限責任公司推出了全正向設計，自主可控的國產化工業以太網ESC系列芯片：LY-E101、LY-E252。

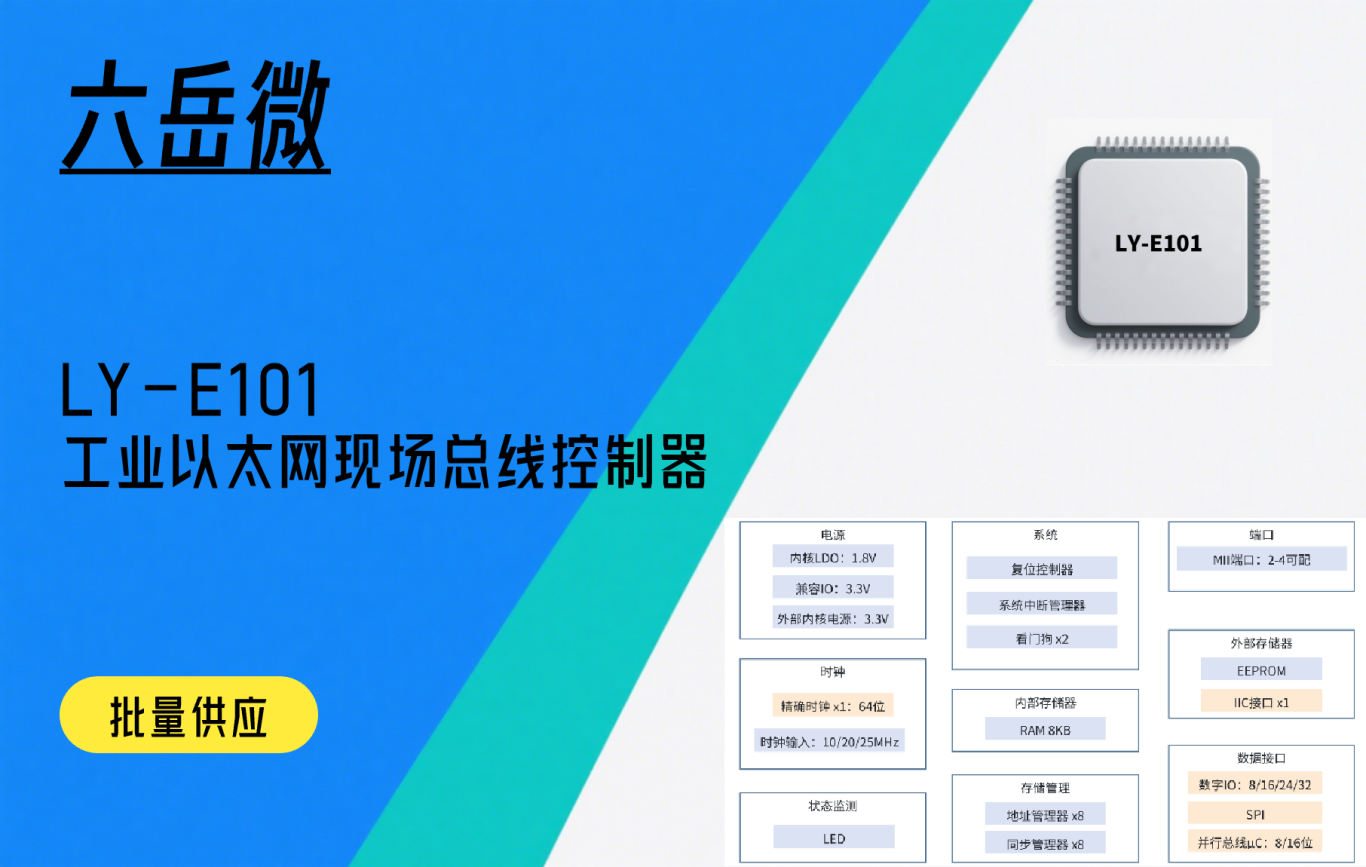

LY-E101

◆ 協議端口：工業以太網通信協議

    ● 2/3/4個可配置MII端口

◆ 工作電壓：

    ● 內部電壓1.8V，IO電壓3.3V

    ● 內部集成LDO，可單電源供電（3.3V）

◆ 工作溫度：

    ● 工業級：-40℃~85℃

    ● 溫度拓展級：-55℃~125℃

◆ 存儲系統：

    ● 8KB片上SRAM空間

◆ 通信接口：

    ● 支持SPI接口

    ● 8/16/24/32位數字IO接口

    ● 8/16位同/異步微控制器接口

◆ 部件資源：

    ● 8個現場總線存儲器管理單元（FMMU）

    ● 8個同步管理器（SM）

    ● 支持64位分布式時鐘，同步精度可達20ns

LY-E101具有高性能、強實時和高精度同步的特點，廣泛應用于運動控制、伺服驅動器、多軸機器人、IO控制卡、工業網絡通信、分支器等多個領域

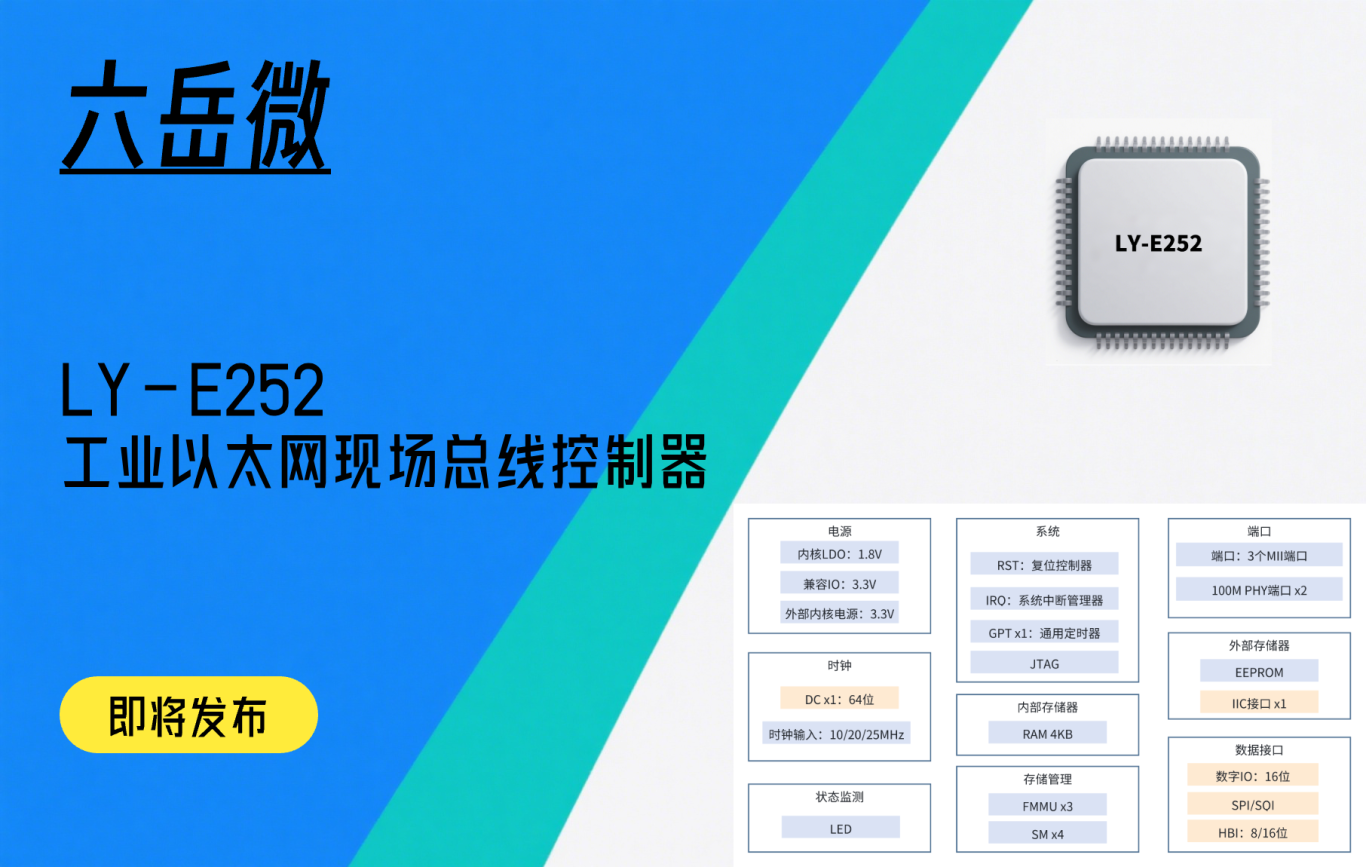

LY-E252

◆ 協議端口：工業以太網通信協議，支持EtherCAT協議

    ● 2/3個可配置MII端口

    ● 集成100Mbps以太網收發器（PHY）

◆ 工作電壓：

    ● 3.3V單電源設計

◆ 工作溫度：

    ● 工業級：-40℃~85℃

    ● 溫度拓展級：-55℃~125℃

◆ 存儲系統：

    ● 4KB片上SRAM

◆ 通信接口：

    ● 支持SPI/QSPI接口

    ● 8/16位數字IO接口

    ● 8/16位HBI

◆ 部件資源：

    ● 3個現場總線存儲器管理單元（FMMU）

    ● 8個同步管理器（SM）

    ● 支持64位分布式時鐘，同步精度20ns

LY-E252具有高性能和強實時能力，廣泛應用于運動控制、伺服驅動器、多軸機器人、IO控制卡、工業通信等多個領域。

E系列ESC產品的典型應用

工業自動化生產

◆ 自動化生產線控制：

    在汽車制造、電子設備生產等行業的自動化生產線上，E系列ESC芯片通過將各類生產設備和傳感器連接成一個整體，實現對生產過程的實時監控和精確通信功能。

◆ 機床控制：

    對于數控機床，加工中心等機床設備，E系列ESC芯片連接著機床的主軸電機、進給軸電機以及各種位置傳感器，能夠?qū)⒖刂破鞯闹噶羁焖贉蚀_地傳輸?shù)诫姍C驅動器，同時實時采集電機的運行狀態和位置信息，實現高精度加工。

智能機器人領域

◆ 工業機器人運動控制：

    在工業生產線上，工業機器人對運動控制的精度和速度要求極高，E系列ESC芯片通過超高速的數據傳輸，將控制器的指令快速傳遞到各個關節驅動器，實現對多個關節電機的精準控制。

◆ 服務機器人高效感知與交互：

    服務機器人在家庭、酒店、醫院等場景中，需要實時感知周圍環境信息，并與人類進行自然交互，E系列ESC芯片可連接機器人的各類傳感器，快速采集并傳輸傳感器數據。其高速數據傳輸和精準同步特性，保證了多傳感器數據的一致性和實時性。

測量與測試設備

◆ 環境監測設備：

    環境監測站點需要實時采集大氣、水質、土壤等多方面的環境數據，并將這些數據快速傳輸至監測中心進行分析處理。通過基于E系列ESC芯片構建的網絡系統，這些監測站點能夠?qū)⒉杉降臄?shù)據迅速傳輸至監測中心，實現對城市環境的實時、全面監測。

◆ 電子元器件測試設備：

    電子元器件的性能測試對數據采集和處理的速度、精度要求極高，E系列ESC芯片可快速采集測試過程中的各類數據，并將其傳輸給上位機進行分析處理。
