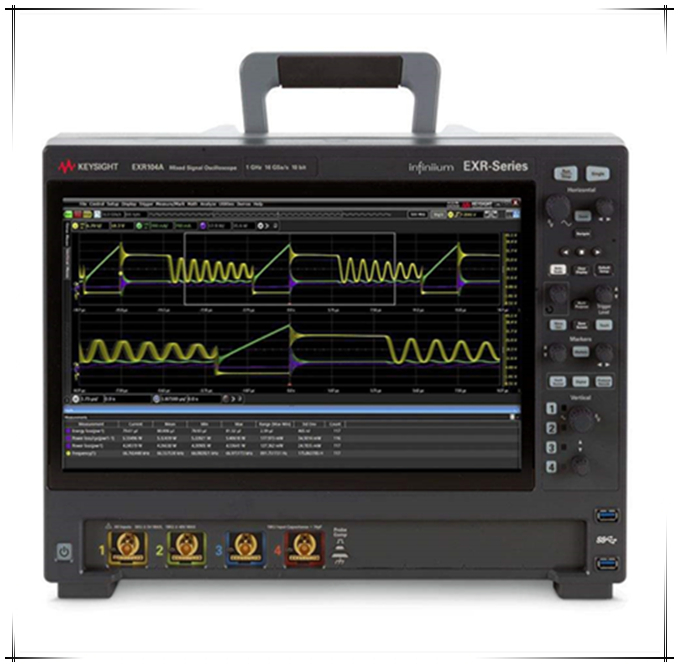

Keysight是德科技EXR258A示波器

歡迎了解全新的 Infiniium EXR 系列示波器。Infiniium EXR 系列功能強大、經濟適用而且操作直觀。整個

系列包括 8 個型號，帶寬覆蓋 500MHz 至 2.5 GHz 的范圍，并配有 4 個或 8 個模擬通道，還可靈活選配

數十種硬件和軟件選件。

出色的信號完整性讓信號纖毫畢現

該系列的所有型號都集成了一個 10 位ADC，并且在所有通道上同時提供 16 GSa/s 的采樣率。高分辨率

ADC 的效用取決于示波器的前端底噪是否足夠低以提供與之匹配的額外的量化電平空間。我們的低噪聲前

端包含定制 IC，例如 130 納米 BiCMOS IC（其中集成了用戶可選的模擬濾波器），并且?guī)捒赏ㄟ^軟件

許可證升。這將為您帶來以下優勢：

? 垂直分辨率是 8 位示波器的 4 倍

? 高分辨率模式下分辨率高達 16 位

? 使用硬件濾波時，噪聲低至 43 μV，系統 ENOB 達到 9.0 位

歷史模式和分段存儲器能夠為您提供更多信息

Infiniium EXR 系列標配了兩個實用的工具，可以讓您回看以前的事件或準備捕獲將會發生的事件。在歷史

模式下，您可以隨時停止示波器，回看此前多 1,024 個觸發事件。使用分段存儲器，您可以捕獲觸發之后

多5,205 個事件并進行分析，事件之間沒有任何限制。如果設計中存在的事件很難捕獲，似乎只有您不在

場時才會出現，那么您可以使用這些工具控制示波器自動查找這類事件，然后在空暇時再查看捕獲到什么結

果。該示波器還配有 1920&# 像素全高清屏幕，并能夠連接獨立的外部顯示器進行顯示。您可以按照

適合自己的方式來整理和顯示數據。

電源測量軟件套件能夠?qū)δ?EXR 系列示波器執行廣泛的自動化電源表征測量，其中獨有的頻率響應分

析軟件適用于執行控制回路響應和電源抑制比 (PSRR) 測量。

盡管這些測量軟件的設計用途是測量開關電源的精確運行參數，但它們也可以測量功率轉換器和/或逆變

器的參數。這些測量軟件可以高效地記錄電源系統的性能參數。每種測量都配有一個設置向?qū)С绦颍?/span>

許多現代電子產品變得功能更多、結構更密集、工作頻率更高，這就

要求工程師采用更低的電源電壓。目前在許多設計中通常使用 3.3、

1.8、1.5 甚至是 1.1V 的直流電源――每種電源的容限都遠遠小于以前

的產品。

電源引發的抖動 (PSIJ) 可能是數字系統中時鐘和數據抖動的大來

源之一。類似地，直流電源上的噪聲通常是由這些系統中時鐘和數據

信號跳變形成的開關電流引起的。您想不想通過一種相對簡單的方法

來確定系統數據抖動有多少是 PSIJ，直流電源上有多少噪聲來自特

定時鐘、數據線或其他切換干擾源？Infiniium EXR 系列就提供了可以

執行此類測試的工具。

D9010POWA 可用于分析電源引起的抖動或直流電源上的開關電流

負載，無需進行仿真或復雜的建模即可分析被測器件內部不利的相互

作用及其影響。它可以與 N7020A 或 N7024A 電源軌探頭配合使用，

為您提供更強大的電源完整性測量和分析。結合使用每個通道上的標

準模板測試、自動增量時間測量以及靈活的用戶界面，PMIC 分析變

得比以往更加簡單。

?50 MHz 任意波形發生器

?50 MHz 頻率響應分析儀

?10 位計數器

?4 位電壓表

? 協議分析儀

將所有這些工具都集成到示波器中，不僅可以顯著節省測試空間和

預算，還可以帶來其他好處。單一用戶界面意味著當您需要使用這些

集成工具之一時，可以更快掌握操作方法。您需要儲存、校準的儀器

以及需要的固化軟件數量也更少。

計數器和 DVM 均為標配，因為它們使用了與捕獲波形不同的單獨信

號路徑來進行測量。這使它們無論是精度、靈活性還是易用性，都明

顯優于標準的屏幕上測量。只需將探頭或電纜連接到空閑的通道――

無需設置刻度、觸發或者是在屏幕上設置信號，便可進行基本的頻率

和電壓測量！

您可以隨時購買邏輯分析、AWG 和 FRA 功能，安裝到您的EXR

系列上。您可以根據自己當時的預算和項目需求，購買不同有效期或

是有效的各種協議分析功能。
