頻率計數器

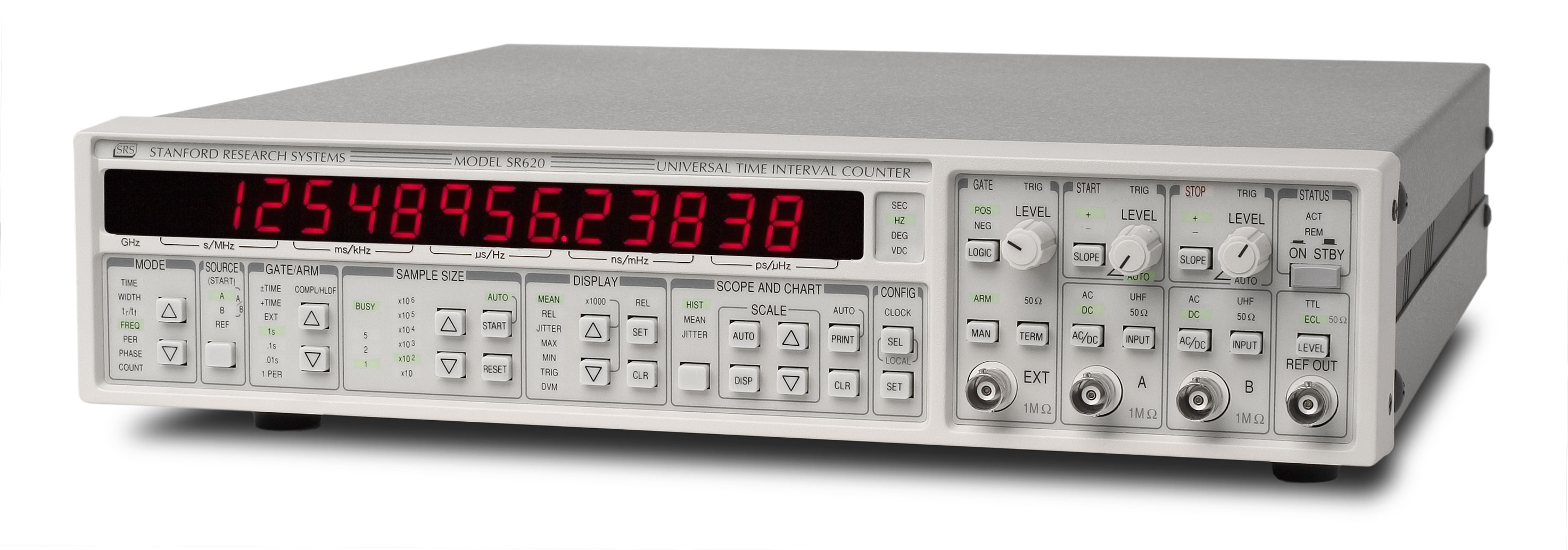

SRS 斯坦福 SR620 — 時間間隔/頻率計數器
25 ps 單次時間分辨率
1.3 GHz 頻率范圍
11 位頻率分辨率 （1 s）
統計分析和艾倫方差
圖形輸出到 XY 范圍
GPIB 和 RS-232 接口
烤箱時基（可選）
概述
SR620 時間間隔計數器幾乎可以執行實驗室或 ATE 環境中所需的所有時間和頻率測量。該儀器的單發定時分辨率和低抖動使其成為幾乎任何應用的首選計數器。

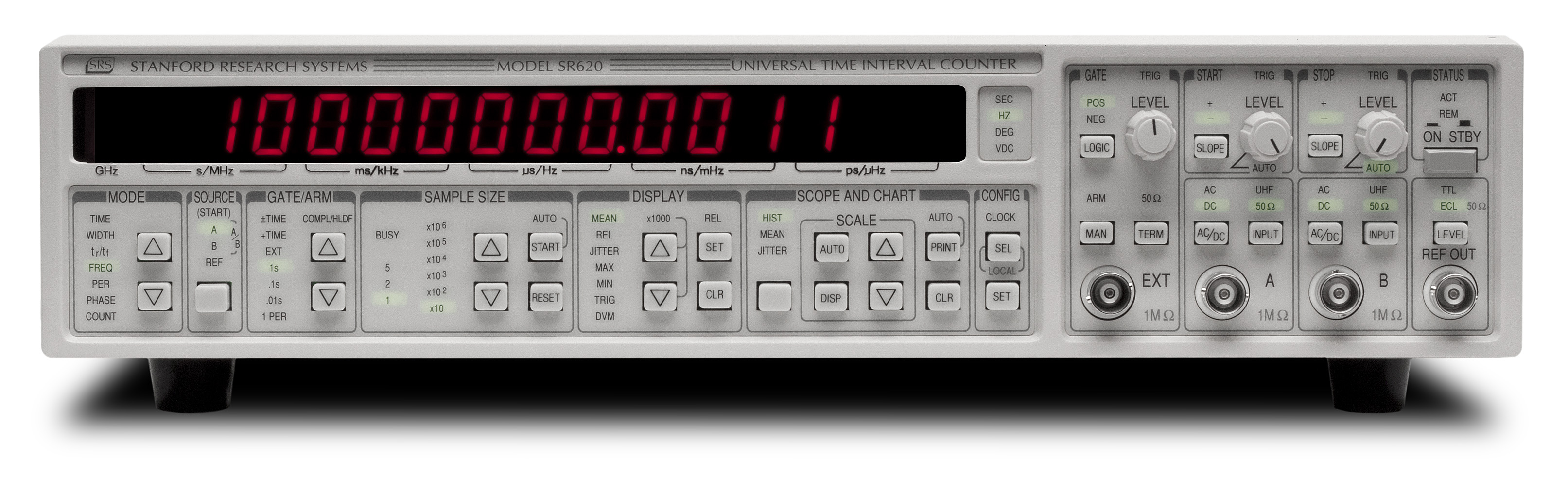

SR620 時間間隔/頻率計數器
SR620 測量
Allan 方差圖
SR620 可測量時間間隔、頻率、脈寬、上升和下降時間、周期、相位和事件。時間間隔以 25 ps rms 分辨率測量，使 SR620 成為可用的最高分辨率計數器之一。頻率測量范圍為 0.001 Hz 至 1.3 GHz，并提供從 1 個周期到 500 秒的門選擇。SR620 可在一秒鐘內提供高達 11 位的頻率分辨率，使其適用于從短期鎖相環抖動到原子鐘長期漂移的測量應用。各種靈活的布防和觸發選項支持所有測量模式。
直方圖和帶狀圖
與只有數字顯示的傳統計數器不同，SR620 提供測量結果的實時圖形顯示。圖形數據有三種格式：顯示一組測量中值分布的直方圖、連續測量平均值的條形圖或連續測量的抖動（標準差或艾倫方差）值的條形圖。最多可以顯示 250 個條狀圖點或直方圖箱。
直方圖和帶狀圖都可以顯示在任何帶有 X 軸輸入的示波器上（見圖），也可以在 HP-GL 兼容的繪圖儀或點陣打印機上繪制。方便的光標允許您讀取直方圖或帶狀圖中任何數據點的值。自動縮放和縮放功能使顯示所有或任何部分圖形變得簡單。
統計學
SR620 可以進行單次測量，也可以計算一組測量的統計數據。可以選擇從 1 到 100 萬的樣本量。SR620 將自動計算每組測量值的平均值、標準差或 Allan 方差、最小值和最大值。
參考輸出
前面板 REF 輸出處提供精密的 50% 占空比方波 （1 kHz）。REF 輸出可用作 SR620 任何測量模式的開始或停止脈沖源。例如，通過測量 REF 和 B 之間的時間延遲，可以精確確定連接在 REF 和 B 輸入之間的電纜長度。
DVM 和模擬輸出
兩個后面板 DVM 輸入以 0.3% 的精度測量直流電壓（±20 VDC 范圍）。這些值可以通過界面讀取或直接顯示在前面板上。
兩個 DAC 輸出連續提供與測量樣本的平均值和抖動成比例的電壓。這些 0 至 10 V 輸出可以驅動條形圖記錄儀，也可以設置為提供固定或掃描的輸出電壓。
內置自動校準
一個復雜的內置自動校準程序將開始和停止通道之間的插入延遲歸零，并補償模擬時間測量電路中固有的差分非線性。執行自動校準程序大約需要兩分鐘，并且應每 1000 小時運行一次。
10 MHz 基準
時基的選擇會影響使用 SR620 進行測量的分辨率和準確性。SRS 提供標準時基選擇，其老化系數為1 × 10-6/年或可選的 Ovenized-Oscillator 時基，其中只有5 × 10-10/日老化，并且短期穩定性比標準時基高出大約一個數量級。后面板輸入可讓您連接任何外部 5 MHz 或 10 MHz 信號源作為時基。
計算機接口
標準 GPIB （IEEE-488.2） 和 RS-232 接口允許遠程控制 SR620。所有儀器功能和配置菜單設置均可通過界面訪問。快速二進制轉儲模式每秒向計算機輸出多達 1400 個測量值。并行打印機端口允許直接從儀器打印。支持標準 IEEE-488.2 通信，繪圖儀輸出以 HP-GL 格式提供。為了方便調試，可以在前面板上查看通過接口傳輸的最后 256 個字符。
