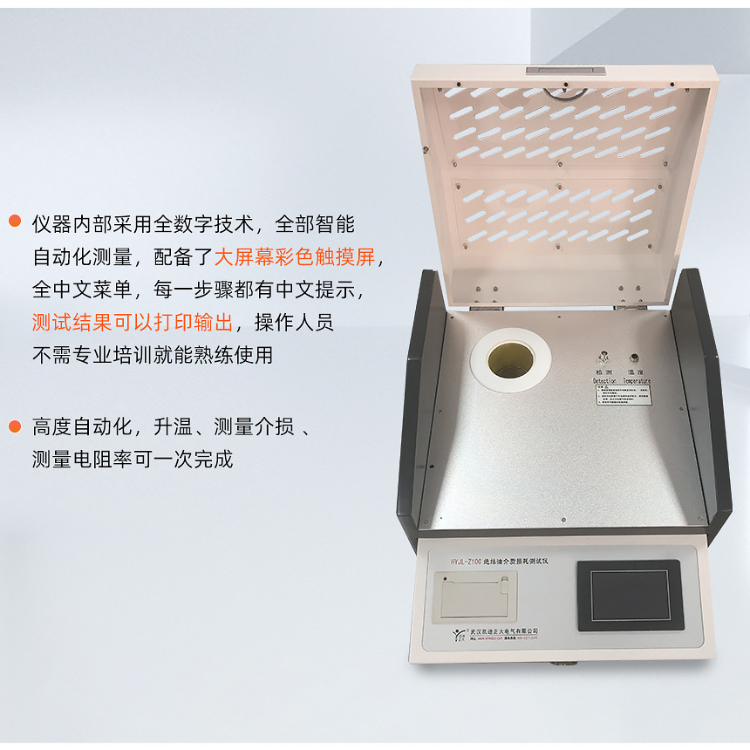

武漢凱迪正大HYJL-Z100 絕緣油介質損耗測試儀用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量，內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。該儀器應用的測控技術能全自動完成升溫、控溫、高速數據采樣、運算、顯示、打印及存儲等過程。
主要參數
● 測量范圍
電容量:5pF～200pF
相對電容率:1.000～30.000
介質損耗因數 0.00001～100
直流電阻率:2.5 MΩm～20 TΩm
● 測量精度
電容量:±(1%讀數+0.5pF)
相對電容率:±1%讀數
介質損耗因數:±(1%讀數+0.0001)
直流電阻率:±10%讀數
● 分辨率
電容量：0.01pF
相對電容率：0.001
介質損耗因數：0.00001
測溫范圍：0～125℃
溫度測量誤差：±0.5℃
交流實驗電壓：500～2200V；連續可調，頻率50Hz
直流試驗電壓：0～500V；連續可調
功耗：≤350W
外型尺寸：420mm*380mm*385mm
總重量：21Kg
主要特點

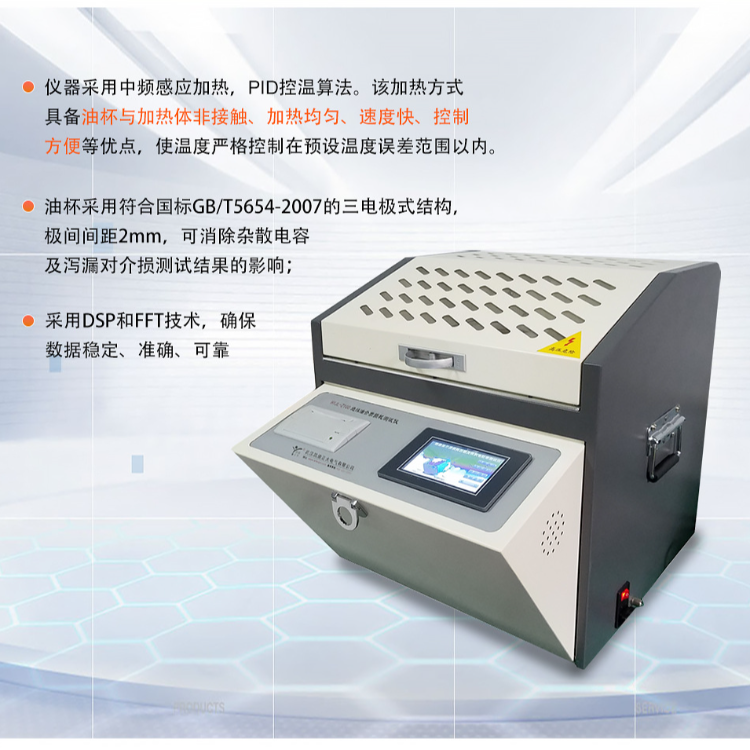

● 采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。
● 油杯采用符合國標GB/T5654-2007的三電極式結構極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。
● DSP和FFT技術確保數據穩定、準確、可靠。
