--- 產品參數 ---
- 工作電源 AC220V/50Hz
- 測量范圍(泄漏電流) 0-10mA(可擴展)
- 測量范圍(電壓) 30-100V(可擴展)
- 電流準確度 全電流>100μA,±5%讀數±1個字
- 電壓準確度 基準電壓信號>30V時,±2%讀數±1個字
- 電壓基準信號取樣方式 20米(可擴展)
--- 產品詳情 ---
概述
武漢凱迪正大KDYZ-201避雷器殘壓測試儀通過避雷器運行參數檢測氧化鋅避雷器電氣性能狀態,可有效識別設備內部絕緣受潮、閥片老化等隱患。其采用微機控制技術,可同步測量全電流、阻性電流及其諧波、工頻參考電壓、有功功率和相位差等參數。
武漢凱迪正大KDYZ-201避雷器殘壓測試儀采用數字波形分析技術,支持抗干擾計算,可準確分析出基波和3~7次諧波的含量。其智能化功能顯著縮短檢測周期,提高運維效率。儀器廣泛應用于電力系統預防性試驗、變電站在線監測及試驗室研究場景,成為電力系統設備健康管理的關鍵工具。
技術指標
1、工作電源:AC220V/50Hz;選配高能鋰離子電池,可連續工作時間>8小時。
2、測量范圍:泄漏電流:0-10mA(可擴展); 電壓:30-100V(可擴展)。
3、測量準確度:
電流:全電流>100μA,±5%讀數±1個字
電壓:基準電壓信號>30V時,±2%讀數±1個字
4、測量參數:
泄漏電流全電流波形、基波有效值、峰值;
泄漏電流阻性分量基波有效值及3、5、7次有效值;
泄漏電流阻性分量峰值:正峰值Ir+ 負峰值Ir-;
容性電流基波,全電壓、全電流相角差,電壓有效值,避雷器功耗。
5、電壓基準信號取樣方式:20米(可擴展)
6、儀器尺寸: 主機360mm×260mm×140mm
7、儀器重量: 主機5.0kg
產品特點
1、儀器標準配置不帶高能鋰離子電池,可選配內置;
2、5.7寸320×240液晶顯示器,高速熱敏打印機;圖文顯示,便于現場人員操作和使用;
3、適用于避雷器帶電、停電或試驗室等場所使用;
4、電流、電壓傳感器隔離,安全可靠。分三次測試A、B、C三相氧化鋅避雷器可保存為一組試驗數據;
5、儀器可連續測試,顯示電壓電流曲線,并可快速打印數據和曲線;
6、內部配置存儲器,可掉電存儲200組試驗數據;
7、選配RS232通訊接口,可通過上位機進行試驗,導出試驗數據;
8、可進行抗干擾計算,補償A、C兩相電流受B相偏差;
9、高速的采樣頻率,先進的數字信號處理技術,抗干擾性能強,測量結果精度極高;
10、儀器選配高能鋰離子電池,特別適合無電源場合。儀器內部只帶弱電,電壓不超過12V,充電狀態亦可工作;
11、采用防塵、防水、防腐工程塑料密封箱,體積小,重量輕,便于攜帶。
為你推薦
-

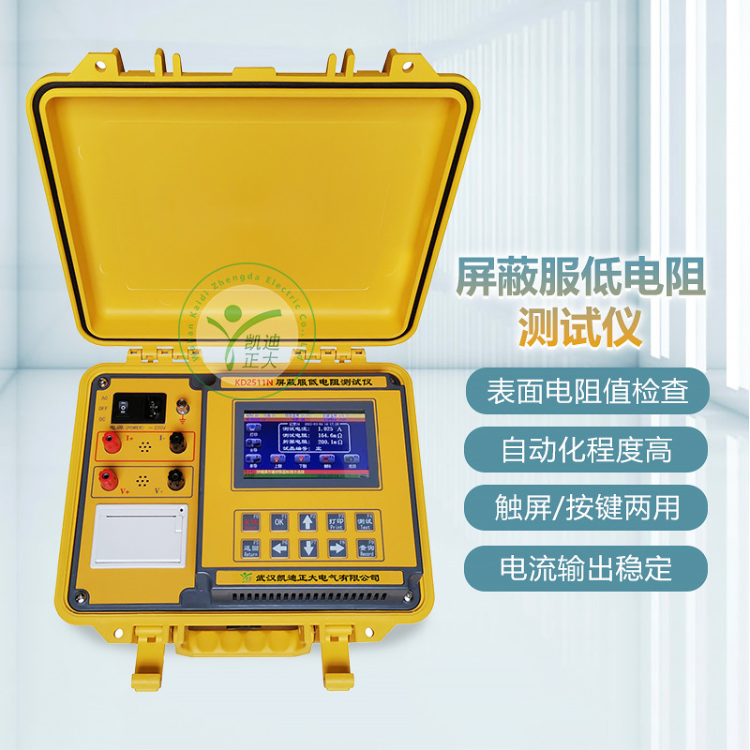

屏蔽服低電阻測試儀 自動化 高性能2025-05-28 16:56
