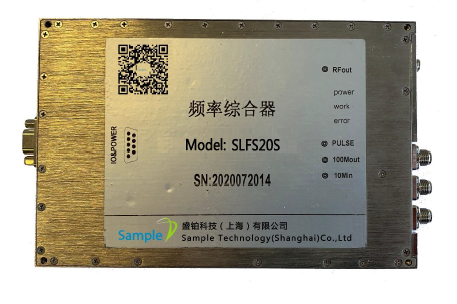

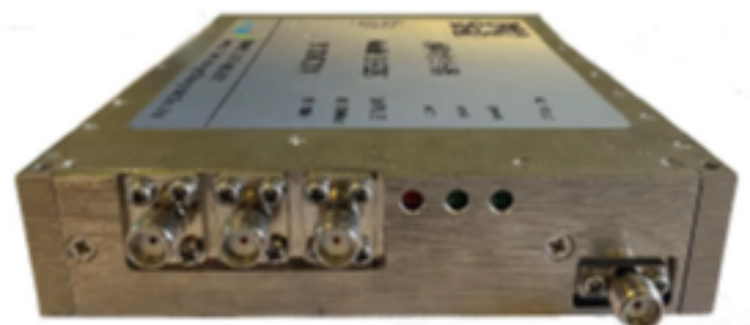

SLFS20系列頻綜模塊簡述
盛鉑科技SLFS20系列低相位噪聲頻率綜合器的頻率可以為200MHz到20GHz任意頻率輸出，頻率的最小步進為0.1Hz，SLFS20系列采用復雜的多路鎖相環設計，其相位噪聲當頻率為10GHz可以達-116dBc/Hz@10kHz。
SLFS20內部集成優秀的恒溫晶振，后端對頻率進行了多路分段濾波，讓SLFS20整個模塊的諧波也非常優秀，經過多環處理后的射頻信號雜散典型值為-70dBc，可以滿足很多優秀的測試系統和信號處理。
SLFS20系列頻綜模塊特點：
?輸出頻率：200MHz~20GHz；
?低相位噪聲：-116dBc/Hz@10kHz（10GHz）
?跳頻時間：≤200uS
?UART接口模塊或標準PXI模塊結構
SLFS20系列頻綜模塊主要技術指標：
主要電性能指標
| ||||||||
輸出頻率（MHz） | 200~20000
| |||||||
頻率步進（Hz） | 0.1（0.2~15GHz）/0.2（15~20GHz）
| |||||||
跳頻時間（uS） | ≤200（不含通訊時間）
| |||||||
輸出功率（dBm） | -40~+10
| |||||||
功率步進（dBm） | 0.1
| |||||||
輸出功率穩定度（dB） | ±1（-15dBm~+10dBm）；±2（-40dBm~-15dBm）
| |||||||
頻率穩定度 | 2e-7（外參考時同外參考）
| |||||||
頻率準確度 | 2e-7（外參考時同外參考）
| |||||||
雜散（dBc）（0dBm輸出時） | 典型：≤-70dBc；最大：≤-65dBc
| |||||||
諧波（dBc）（0dBm輸出時） | ≤-20
| |||||||
相位噪聲 | 頻偏
| 載頻
| 標準
| 選件*
| 載頻
| 標準
| 選件*
| |
dBc/Hz@100Hz
| @0.2GHz
| -107
| -117
| @0.5GHz
| -101
| -111
| ||
dBc/Hz@1kHz
| -132
| -139
| -126
| -133
| ||||
dBc/Hz@10kHz
| -141
| -147
| -134
| -141
| ||||
dBc/Hz@100kHz
| -141
| -151
| -134
| -141
| ||||
dBc/Hz@1MHz
| -141
| -151
| -136
| -141
| ||||
dBc/Hz@100Hz
| @1GHz
| -95
| -105
| @5GHz
| -81
| -91
| ||
dBc/Hz@1kHz
| -120
| -127
| -106
| -113
| ||||
dBc/Hz@10kHz
| -130
| -135
| -116
| -122
| ||||
dBc/Hz@100kHz
| -130
| -135
| -116
| -122
| ||||
dBc/Hz@1MHz
| -132
| -135
| -118
| -122
| ||||
dBc/Hz@100Hz
| @10GHz
| -75
| -85
| @20GHz
| -69
| -79
| ||
dBc/Hz@1kHz
| -100
| -107
| -93
| -101
| ||||
dBc/Hz@10kHz
| -110
| -116
| -103
| -110
| ||||
dBc/Hz@100kHz
| -110
| -116
| -103
| -110
| ||||
dBc/Hz@1MHz
| -112 | -116 | -105 | -110 | ||||
供電（V/A） | +12/1.6（啟動）；+12/1.2（穩定）
| |||||||
接口要求 | 射頻接口：SMA-KFD
控制及電源接口：J30J-09（UART封裝）；J1、J2（PXI標準封裝）
| |||||||
外形尺寸及重量 | 146.1×95×20mm（3UPXI單槽尺寸）；≤0.18kg
| |||||||
控制方式 | UART/（兼PXI）
| |||||||
工作溫度（℃） | -40~+70
| |||||||
儲存溫度（℃） | -55~+85
| |||||||
脈沖調制（ALC打開模式）
| ||||||||
調制深度 | ≥60dBc（@+10dBm）
| |||||||
脈沖形式 | 內部/外部
| |||||||
調制脈沖寬度 | 100ns~10ms
| |||||||
上升/下降沿 | ≤50ns/100ns
| |||||||
備注：盛鉑科技可根據需求定制信號源，頻率綜合器
