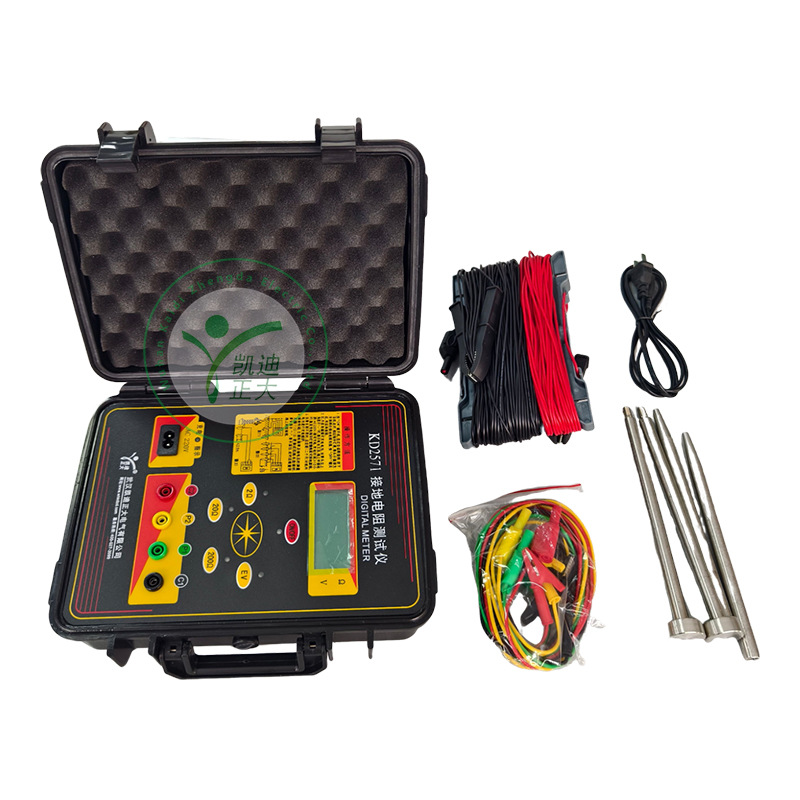

KD2571接地電阻測試儀是武漢凱迪正大電氣有限公司的一款革新性設備，摒棄了傳統的人工手搖發電工作方式，采用了中大規模集成電路和DC/AC變換技術，將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。
武漢凱迪正大KD2571接地電阻測試儀在測量精度和抗干擾能力方面具有顯著優勢，廣泛應用于接地電阻、低電阻導體電阻、土壤電阻率及交流地電壓的測量。
武漢凱迪正大KD2571接地電阻測試儀工作原理
KD2571通過機內的DC/AC變換器將直流電變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，在被測物上產生交流壓降。
通過輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。通過倍率開關，可以得到三個不同的量限：0~2Ω，0~20Ω，0~200Ω。
武漢凱迪正大KD2571接地電阻測試儀特點簡介
1.結構設計：采用鋁合金作為機殼，堅固耐用。
2.抗干擾能力：為了防止工頻和射頻干擾，電路設計上采用了鎖相環同步跟蹤檢波方式，并配有開關電容濾波器，使儀表具備較強的抗干擾能力。
3.DC/AC變換技術：通過將直流電變?yōu)榻涣鞯牡皖l恒定電流，以便更準確地進行測量。
4.操作簡便：無需人工調節平衡，采用3(1/2)位LCD顯示，操作簡單直觀。
5.多功能性：除了測量接地電阻，還可以測量低電阻導體電阻、土壤電阻率以及交流地電壓。
6.溢出顯示：如果測試回路不通，表頭顯示“1”，符合常規測量習慣。
武漢凱迪正大KD2571接地電阻測試儀技術指標
使用條件：
環境溫度：0℃~+45℃
相對濕度：≤85%RH
測量范圍及恒流值（有效值）：
電阻：0~2Ω（10mA），2~20Ω(10mA)，20~200Ω(1mA)
電壓：AC 0~30V
測量精度及分辨率：
精度：
0~0.2Ω：≤±3%±2d
0.2Ω~200Ω：≤±1.5%±1d
1~30V：≤±3%±1d
分辨率：
0.001Ω、0.01Ω、0.1Ω、0.01V
地電壓引起的測量誤差：
允許地電壓≤5V（工頻有效值）
誤差≤±5%
電源及功耗：
最大功率損耗≤2W
電源：6.8V~9V（7節5#可充電電池組），外接220V交流電源進行充電。
物理尺寸：
體積：220mm×200mm×105mm
重量：≤1.4kg
