一、產品介紹
該產品是一款7寸的工業組態串口屏，擁有7.0寸液晶屏，分辨率有800*480和1024*600可選，高清的有非IPS和IPS可選，支持電阻觸摸、電容觸摸、無觸摸。搭載64位600M主頻的專用SOC處理器，擁有炫酷的動畫效果，頁面切換流暢；可播放動畫、音視頻、支持TF卡、U盤；硬件上支持RGB24位色， 默認RS232通訊電平，用戶可短接J5切換為TTL電平；可選配是否帶WiFi版本（采用ESP-07S模塊，核心處理器ESP8266，支持2.4G-2.48GHz頻段，支持網卡模式和熱點模式，可配置成無線串口透傳協議，可用TCP/IP協議）。屏幕可視區域為：154.2mm*85.9mm (A.A)；產品尺寸為：188.9mm*105.1mm*17.0mm。可通過嚴苛EMC測試，廣泛應用于工業控制，美容醫療，智能家居，樓宇控制，智能終端等行業。

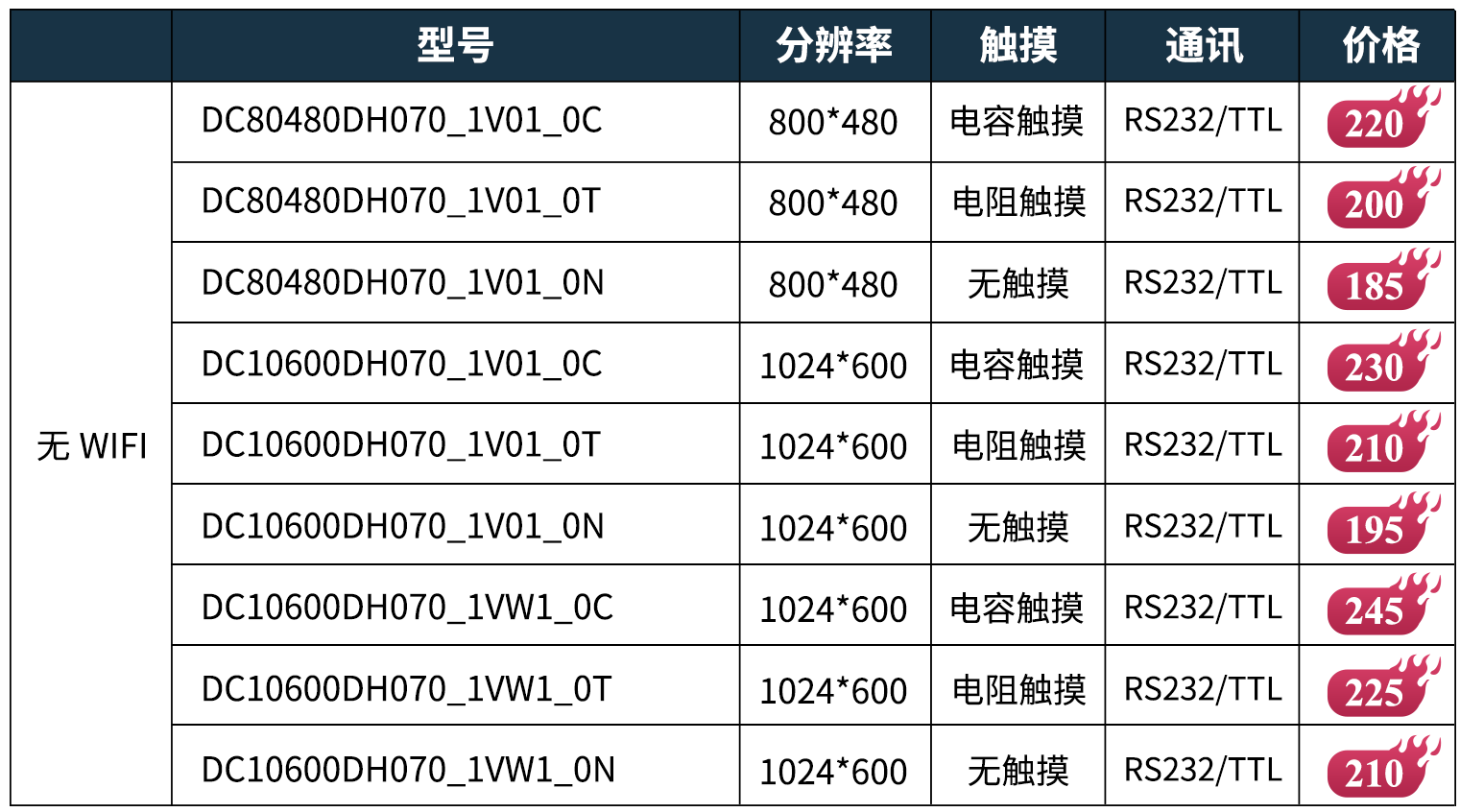

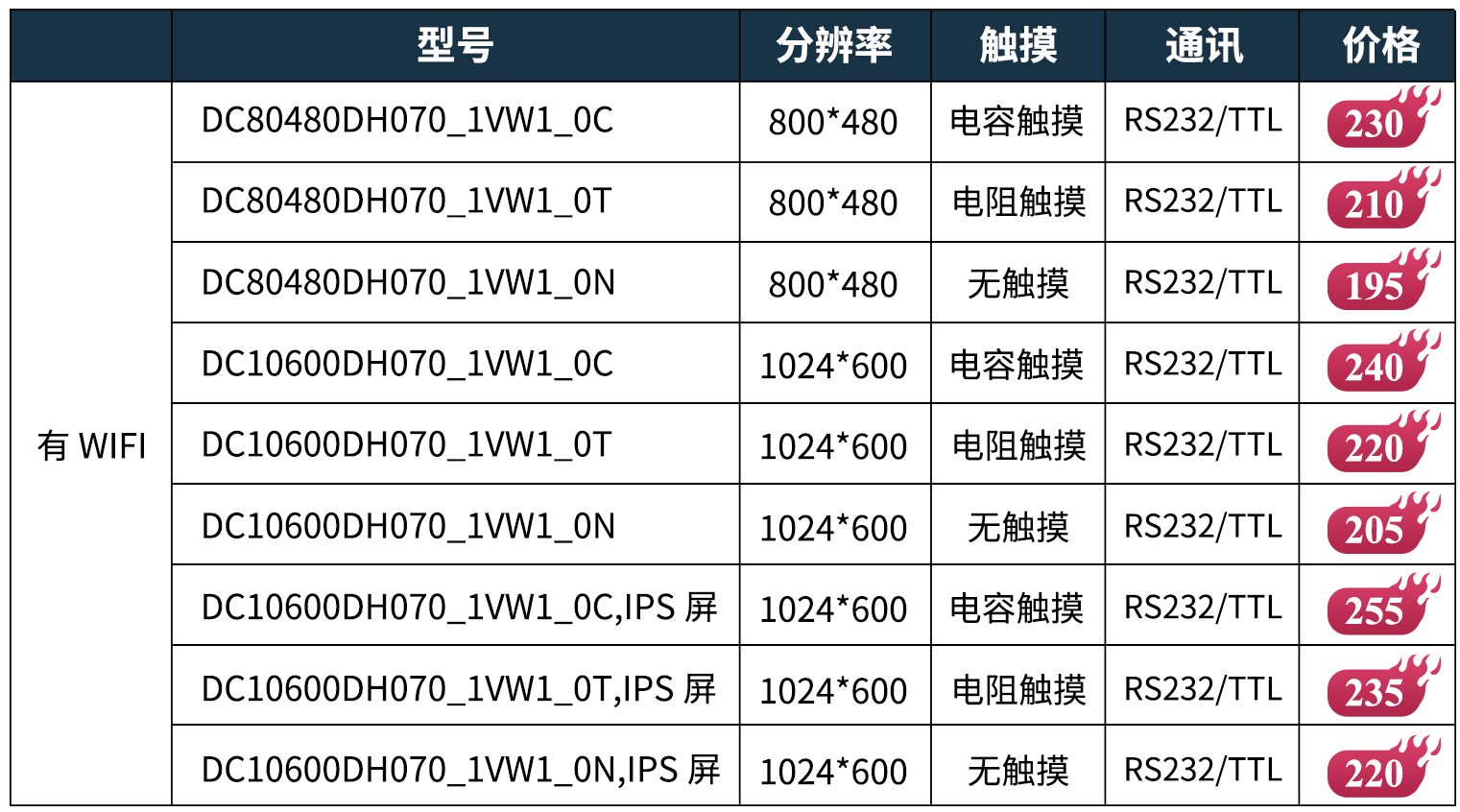

訂購型號：

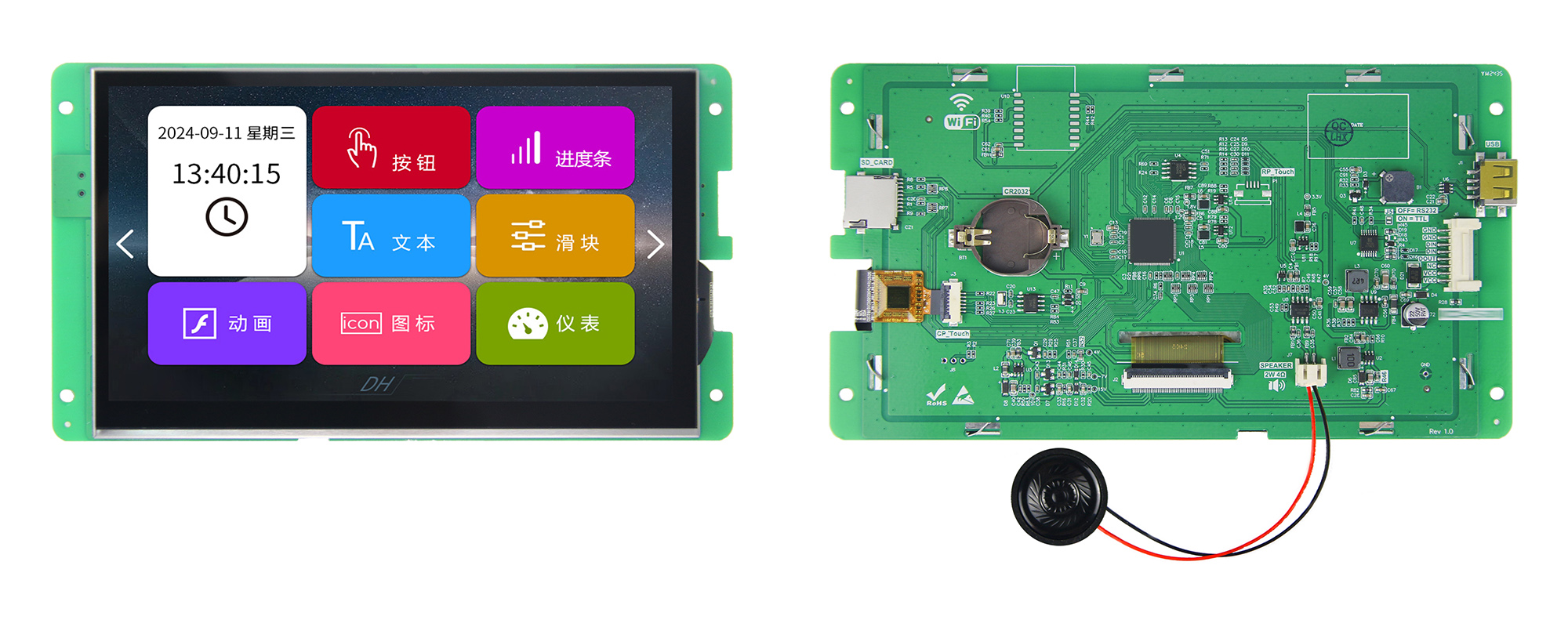

產品圖片
核心硬件標注圖
二、引腳定義
三、產品特性
1、醫用級標準設計，主打高穩定、高可靠性、高顏值、高品質；
2、采用64位600M嵌入式SOC處理器，內部集成高速DDR顯存，支持JPEG、PNG硬解碼、音視頻硬件解碼；
3、支持JPEG圖片壓縮、動畫播放、音視頻播放，串口，矢量字庫，支持最多15國語言一鍵切換；
4、支持常用組態控件和LUA腳本，圖文刷新更快，可實現內部邏輯運算和自定義協議；
5、支持本地串口升級和遠程升級；
6、工程可配置0,90,180,270度旋轉顯示，可靈活安裝;
7、支持TF卡、U盤更新和文件讀寫存儲；
8、支持WiFi網絡遠程更新控制等;
9、硬件支持24位RGB顯示，液晶屏采用IPS全視角液晶屏，讓圖片顯示色彩更加豐富；
