對標ADA4522-2，雙通道高壓(±18V)自穩零放大器-CM4112

型號： CM4112
品牌： (士模微電子)

--- 產品參數 ---

  • 型號 CM4112

--- 產品詳情 ---

概述

CM4112是一款高精度雙通道放大器，采用了自穩零和斬波技術。CM4112具有極低的失調電壓和失調電壓漂移、低輸入偏置電流、低噪聲、低功耗等特征，能夠在±2.5V至±18V的雙電源供電情況下工作。

CM4112使用1000pF以下容性負載時無需外部補償即可保持輸出穩定。當電源電壓為36V時，每放大器的電源電流典型值950μA。輸入端內置500Ω串聯電阻，不僅能對內部電路進行保護，同時使得芯片可以接受略高于電源電壓的輸入信號，并且保持輸出不會反相。

CM4112的失調電壓典型值僅為13.4μV，失調電壓漂移典型值為-0.12μV/°C，噪聲僅為0.3μVpp(0.1Hz至10Hz)，因而對系統引入的誤差非常小，適用于各種高精度應用。

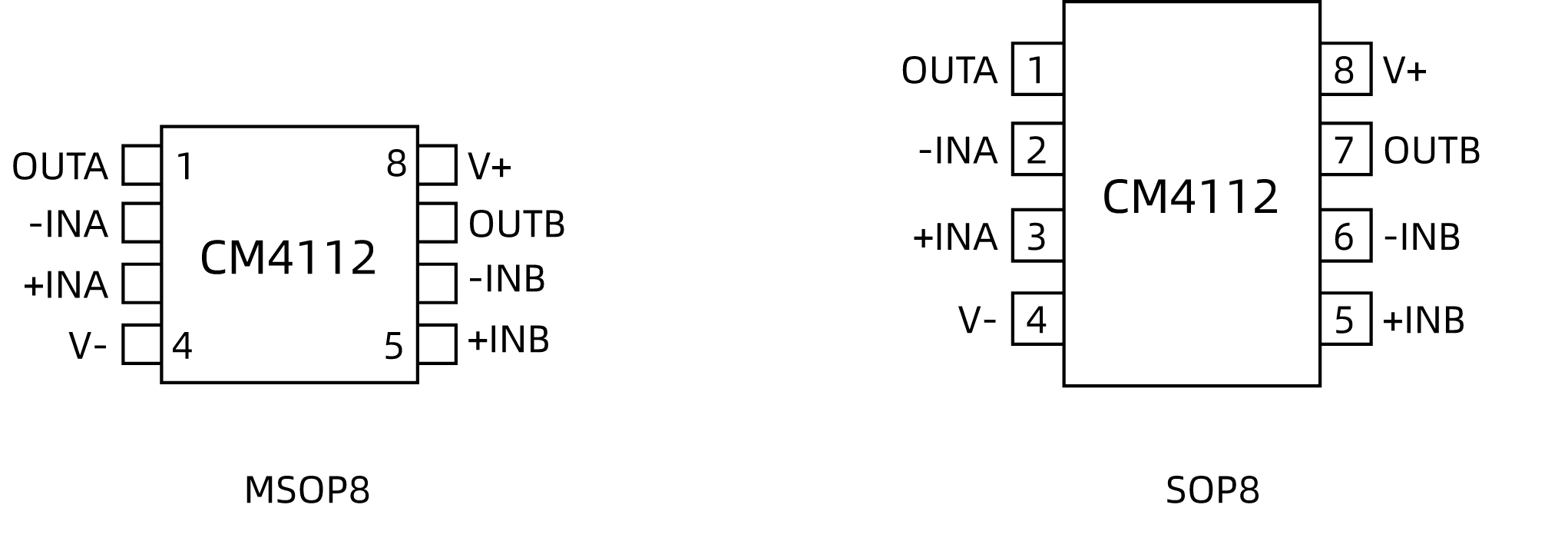

CM4112采用MSOP8表面貼裝和SOP8窄體兩種封裝，其額定工作溫度范圍均為-40℃至85℃。

特性

  • 低失調電壓：典型值為13.4μV
  • 極低失調電壓漂移：典型值為-0.12μV/℃
  • 低輸入偏置電流：最大值為146pA
  • 低噪聲密度：典型值為8.2nV/√ Hz
  • 輸入共模范圍：GND+1.5V至VDD-1.5V
  • 軌到軌輸出
  • CMRR：＞120dB
  • PSRR：＞120dB
  • 高開環增益：＞120dB
  • 低電源電流：每放大器典型值為950μA
  • 雙電源供電：±2.5V至±18V
  • 壓擺率：典型值為0.8V/μs
  • 增益帶寬積：典型值為2MHz
  • 輸入過壓輸出無反相
  • 內部保護電路支持輸入高于電源電壓
  • MSOP8 3mmx3mm、SOP8 4.9mmx3.9mm封裝

應用

  • 傳感器調理電路

     - 熱電偶

     - 電阻式溫度檢測器 (RTD)

     - 應變電橋測量

  • 工業過程控制輸入和輸出信號調理
  • 有源濾波器
