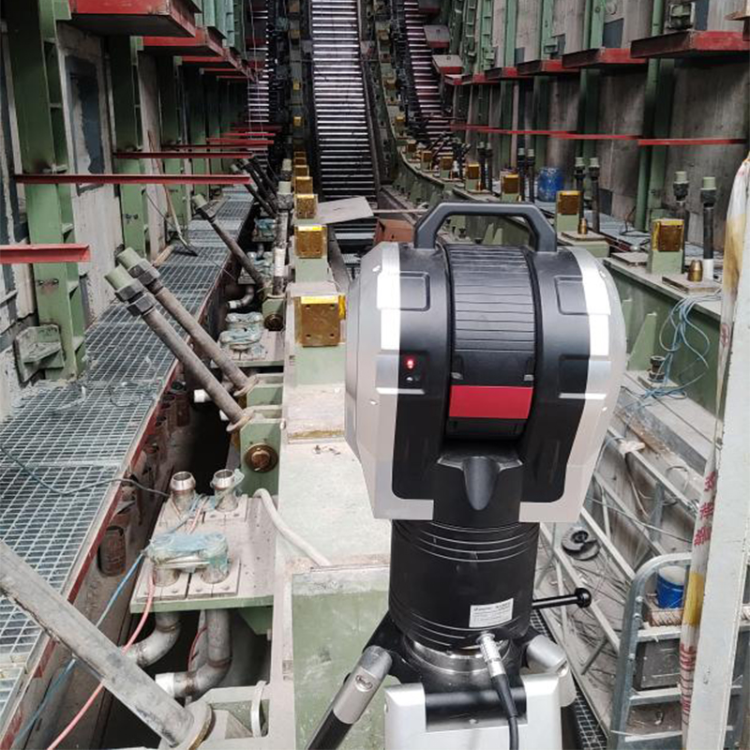

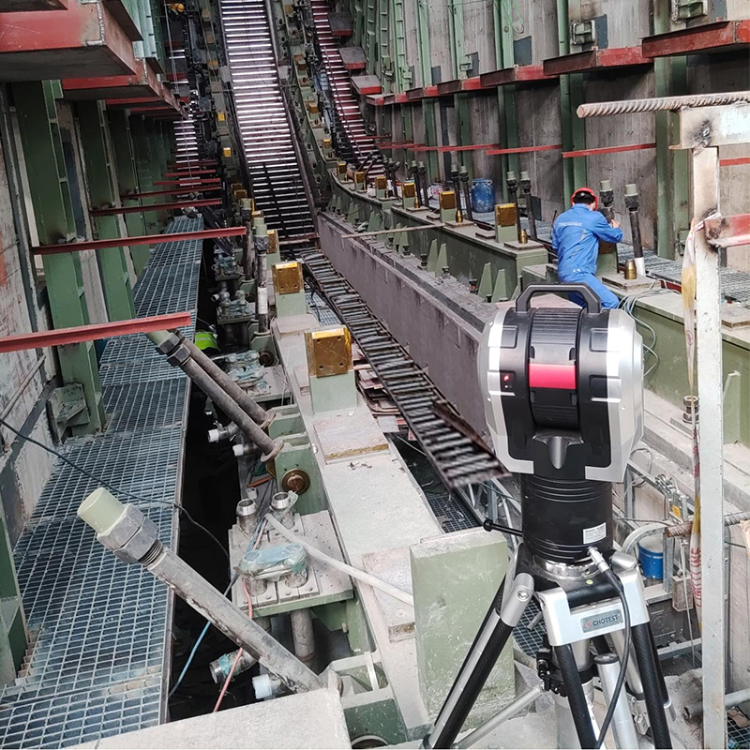

GTS動態目標跟蹤測量?jī)x是一款集激光干涉測距技術、光電檢測技術、精密機械技術、計算機及控制技術于一體的高性能光電儀器。它能夠在百米大尺度空間內實現μm級別的精度測量，廣泛應用于尺寸測量、安裝定位、校正和逆向工程等領域。GTS激光跟蹤儀系統由計算機、跟蹤測量站和目標鏡組成，通過球坐標測量系統獲取空間幾何元素的測點信息，并結合三維數據分析軟件進行尺寸、公差及形貌分析。
功能特點
1、集成化控制主機設計
強大的CPU處理能力，緊湊型控制主機內置于激光跟蹤頭，減少設備連接線纜和攜帶箱體數量，便于現場快速安裝。
2、目標球自動鎖定技術
目標鎖定相機在斷光時自動搜索并鎖定目標球，無需人工干預，顯著提高測量效率。
3、HiADM測距技術
結合激光絕對測距（ADM）和激光干涉測距（IFM），確保高精度測量，并實現擋光恢復。
4、一體化氣象站
自動監測環境氣象參數（溫度、空氣壓力、濕度），實時補償空氣折射率對激光測量的影響，確保測量準確性。
5、MultiComm通信
支持硬件觸發、有線網絡和無線WIFI等多種通信方式，最高測量數據輸出速度可達1000點/秒，適用于保密車間的現場使用。
6、便攜性運輸
集成化設計，運輸箱體積小、重量輕，便于在不同工作地點之間快速移動。
7、密封防護設計
IP54防護等級，有效防止灰塵和其他污染物進入，適應各種復雜環境。
8、穩固三腳架
GTS動態目標跟蹤測量?jī)x靈巧升降機構和穩固的三角支撐系統，確保地面測量條件穩定，避免環境振動對精度的影響。
6D姿態探頭（iProbe）
1.機器視覺與重力對齊技術：通過局部坐標系與系統整體坐標系的配準變換，精確測量點、線、面、曲面等幾何特征，并能對內部特征和隱藏特征進行快速測量。
2.雙探頭設計：提高復雜特征測量的效率。
3.無線傳輸：操作簡便，隨行測量。
6D姿態智能傳感器（iTracker）
1.主動反向跟蹤與重力對齊技術：實時調整探頭姿態，始終正對鎖定激光束，測量俯仰角和偏航角范圍廣，不受光學回射器接收角度的限制。
2.高采樣速度：最高200點/秒，適用于高動態測量場景。
EyeScan跟蹤式激光掃描系統
1.動態追蹤：無需貼點，實時跟蹤掃描頭的空間位置，支持大跨度轉站。
2.41條藍色激光線：適用于黑亮表面，掃描速度高達1,360,000點/秒。
3.碳纖維材質：輕便且穩定，適用于大中型物體的高精度掃描。
SpatialMaster空間測量軟件
1.雙PTB認證：通過高斯和切比雪夫雙認證，確保測量數據的可溯源性。
2.豐富的幾何形狀構造與擬合算法：支持最佳擬合、順序配準、綜合對準等多種配準方法。
3.自動化測量功能：自動測量、流水線測量、向?qū)c(diǎn)測量等，顯著提高測量效率。
4.多站測量支持：支持多臺跟蹤儀同時測量，適用于復雜空間測量任務。
RobotMaster機器人檢測校準套件
1.機器人標定校準軟件：基于D-H參數建立機器人校準模型，提高機器人絕對位姿精度。
2.機器人性能檢測軟件：按照ISO 9283標準，檢測機器人位姿準確度、重復性、軌跡特性等性能指標。
技術指標
測量范圍：測量半徑30米（GTS3300）、60米（GTS6600）、80米（GTS6800）。
空間精度：15μm + 6μm/m。
干涉測距精度：0.5μm/m。
絕對測距精度：10μm（全程）。
數據輸出速度：1000點/秒。
防護等級：IP54，適應復雜環境。
應用領域
航空航天：飛機零部件及裝配精度的測量。
機床行業：平面度、直線度、圓柱度等測量。
汽車制造：車型在線測量與質量控制。
機器人標定：運動機器人位置的精確標定。
造船、軌道交通、核電：大尺度空間精密測量與裝配。
產品配置清單
主機：激光跟蹤頭、便攜式三腳架、運輸箱、數據線、光學清潔套裝等。
6D姿態探頭：iProbe 6D姿態探頭（有線/無線版）。
6D姿態智能傳感器：iTracker 6D姿態智能傳感器。
掃描儀：EyeScan跟蹤式激光掃描系統。
軟件：SpatialMaster空間測量軟件、RobotMaster機器人檢測校準套件。
