優勢和特點

• 寬帶寬：1 MHz ～ 4 GHz
• 動態范圍：80 dB （±3 dB）
• 溫度范圍內的穩定性： < ±0.5 dB
• 低噪聲測量/控制器輸出（VOUT）
• 脈沖響應時間：10 ns

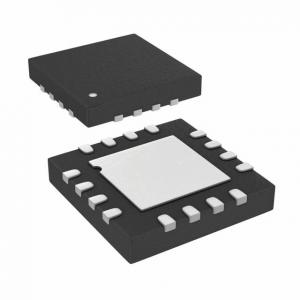

• 小尺寸封裝：3 mm x 3 mm LFCSP
• 電源：2.7 ～ 5.5 V（30 mA）
• 采用高速SiGe工藝制造

產品詳情

ADL5513是一款解調對數放大器，能夠精確地將射頻（RF）輸入信號轉換為相應的分貝標度輸出。ADL5513在級聯放大器鏈路采用漸進壓縮技術，鏈路每一級都配備一個檢波器單元。ADL5513可用于測量或控制器模式。對于高于4 GHz的信號，ADL5513能保持精確的對數一致性。輸入動態范圍的典型值為80 dB （阻抗： 50 Ω），誤差小于±3 dB。ADL5513的響應時間為10 ns，能夠對超過50 MHz的脈沖速率進行RF脈沖檢測。該器件可提供環境溫度條件下無與倫比的對數截點穩定性。ADL5513的電源電壓為2.7 V ～ 5.5 V，功耗小于30 mA。當器件禁用時，電流會更低。

通過配置ADL5513，可為功率放大器或VOUT引腳的測量輸出提供控制電壓。由于輸出信號能用于控制器應用，因此需要特別注意寬帶噪聲的最小化。在這種模式下，要為VSET引腳施加設置點控制電壓。

通過VOUT可關閉貫穿RF放大器的反饋環路，其輸出能將放大器的輸出調節至相應的VSET量級。ADL5513在VOUT引腳提供 0 V 至（V_POS - 0.1 V）的輸出能力，適合控制器應用。作為測量器件，VOUT與VSET外部相連，產生輸出電壓VOUT，隨著RF輸入信號幅度呈dB線性增加，斜率為20 mV/dB，由VSET接口決定。采用INHI輸入的截點為-95 dBm （阻抗：50 Ω，連續波輸入，900 MHz）。這些參數在電源和溫度變化情況下都非常穩定。

應用

RF發射機功放設置點控制與電平檢測

無線鏈路發射機中的功率檢測

基站、WLAN、WiMAX、雷達中的RSSI測量

Data Sheet, Rev. PrA, 06/08

方框圖
