優勢和特點

• 易于使用
• 低成本解決方案
• 性能優于兩運放或三運放設計
• 單位增益無需外部電阻
• 與一個外部電阻配合使用即可提供可選增益
  (增益范圍：2至1000)
• 寬電源電壓范圍：±2.6 V 至 ±15 V

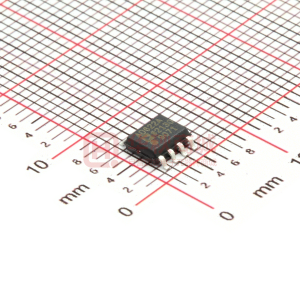

• 提供8引腳PDIP和8引腳SOIC_N封裝
• 低功耗，最大電源電流：1.5 mA
• DC性能
  增益精度：0.15% (G=1)
  最大輸入失調電壓：125 μV
  最大輸入失調漂移：1.0 μV/°C
  最大輸入偏置電流：5μA
  最小共模抑制比：66dB (G=1)
• 噪聲
  輸入電壓噪聲：12 nV/√Hz @ 1 kHz
  0.60 μV p-p噪聲(0.1 Hz 至10 Hz ，G = 10時)
• AC特性
  帶寬：800 kHz(G = 10)
  0.1%建立時間：10 μs@ G = 1至100
  壓擺率：1.2 V/μs

產品詳情

AD622是一款低成本、采用傳統引腳配置的較精密儀表放大器，僅需要一個外部電阻來設置2與1000之間的任意增益。對于增益為1的情況，則不需任何外部電阻。AD622是一個全差分或減法器放大器系統，同時通過集成精密激光調整電阻提供出色的線性和共模抑制。

AD622可以取代低成本、分立的兩運放或三運放儀表放大器設計，并提供良好的共模抑制、出色的線性、溫度穩定性、可靠性以及低功耗和較少的電路板面積。AD622的低成本使其無需設計分立儀表放大器，從而滿足了嚴苛的成本目標要求。這個低成本解決方案還提供改進的性能并節省空間。

應用

數據手冊, Rev. D, 8/07

方框圖
