優勢和特點

• 全差分輸入和輸出
• 寬電源范圍：2.375V 至 12.6V
• 軌至軌輸出擺幅
• 低噪聲：3nV/√Hz
• 低失真，2V_P-P，1MHz：-94dBc
• 可調的輸出共模電壓
• 單位增益穩定
• 增益-帶寬：70MHz
• 轉換速率：65V/μs
• 大輸出電流：85mA
• DC 電壓失調 <2mV (最大值)
• 開環增益：100V/mV
• 低功耗停機模式
• 8 引腳 MSOP 或 3mm x 3mm DFN 封裝

?

產品詳情

LT^?1994 是一款高精度、極低噪聲、低失真、全差分輸入/輸出放大器，專為 3V、單電源操作而優化。LT1994 的輸出共模電壓與輸入共模電壓無關，并可通過在 V_OCM 引腳上施加一個電壓來進行調節。一條單獨的內部共模反饋通路提供了準確的輸出相位平衡并減少了偶次諧波。這使得 LT1994 成為對以地為基準的信號進行電平移動的理想選擇，適合于驅動差分輸入、單電源 ADC。

LT1994 輸出具有軌至軌擺動能力，并且能夠供應和吸收高達 85mA 的電流。除了低失真特性之外，LT1994 還具有一個以輸入為基準的低電壓噪聲 (3nV/√Hz)。該器件可在低至 2.375V 的電源電壓條件下維持其性能。它僅吸收 13.5mA 的電源電流，并具有一種硬件停機功能，可將電流消耗降至 225μA。

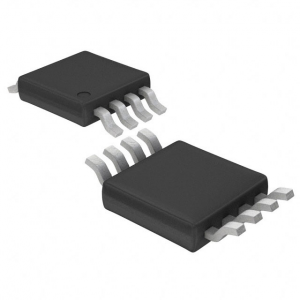

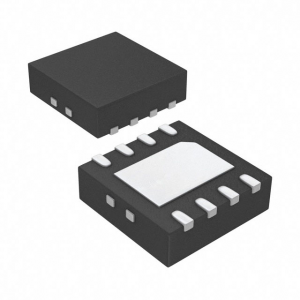

LT1994 采用 8 引腳 MSOP 或 8 引腳 DFN 封裝。

?

應用

• 差分輸入 A/D 轉換器驅動器
• 單端至差分轉換
• 差分放大和共模變換
• 軌至軌差分線路驅動器/接收器
• 低電壓、低噪聲、差分信號處理

?

方框圖
