OP295 軌到軌雙通道運算放大器

數據：

優勢和特點

軌到軌輸出擺幅
單電源供電：3 V至36 V
低失調電壓：300 μV
增益帶寬積：75 kHz
高開環增益：1000 V/mV
單位增益穩定
低電源電流/每個放大器：150 μA （最大值）

產品詳情

OP495和OP295分別為四通道和雙通道CBCMOS運算放大器，具有軌到軌輸出擺幅和直流精度等重要特性。利用雙極性前端，這些器件可實現比CMOS設計更低的噪聲和更高的精度。輸入級和輸出級均包括負電源電壓，因此能夠?qū)崿F(xiàn)零輸入零輸出工作方式。OP295/OP495采用3 V電源供電，適合鋰電池等3.3 V系統使用。

采用5 V電源時，最大額定失調電壓為300 μV，最小開環增益為1000 V/mV。由此獲得的性能可以用于實現高精度系統，甚至在單電源設計中也能實現。

軌到軌輸出擺幅和15 mA負載驅動電流能力，使得OP295/OP495成為功率晶體管和H電橋的理想驅動器。這樣，無需使用分立器件，便可實現前所未有的高功效設計，并向負載傳輸更高的功率。

對于變壓器等要求驅動感性負載的應用，也可以利用這些器件提高功效比。與CMOS軌到軌放大器相比，這種設計的另一優勢是能夠穩定驅動容性負載。這可以用來驅動同軸電纜或大型FET晶體管。OP295/OP495能夠穩定驅動300 pF以上的負載。

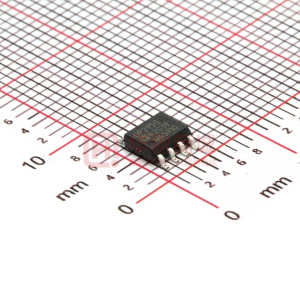

OP295和OP495的額定溫度范圍為?40℃至+125℃擴展工業溫度范圍。OP295提供8引腳PDIP和8引腳SOIC_N表貼兩種封裝。OP495提供14引腳PDIP和16引腳SOIC_W表貼兩種封裝。
