優勢和特點

• 超低失調電壓：TA = 25°C: 25 μV（最大值）
• 出色的失調電壓漂移：0.3 μV/°C（最大值）
• 出色的開環增益和增益線性度：12 V/μV（典型值）
• 共模抑制比(CMRR)：130 dB（最小值）
• 電源抑制比(PSRR)：115 dB（最小值）
• 低電源電流：2.0 mA（最大值）
• 符合工業精度標準的運算放大器插口

產品詳情

OP177是目前精度性能最高的運算放大器之一。失調電壓在室溫下的最大值僅為25 μV。OP177的超低VOS結合出色的0.1 μV/°C失調電壓漂移最大值，無需進行外部VOS調節，從而可提高整個溫度范圍內的系統精度。

OP177在整個±10 V輸出范圍內的開環增益維持在12 V/μV。這款運算放大器的性能極其出色，例如CMRR最小值可達130 dB，PSRR最小值可達120 dB，電源電流最大值可達2 mA。諸多優異的規格參數可確保OP177在高閉環增益應用中的精確性能。

作為低噪聲、雙極性輸入運算放大器，OP177也是斬波穩定放大器的經濟替代方案。在提供斬波器級性能的同時，它沒有噪聲高、低頻斬波器尖峰、物理尺寸過大、共模輸入電壓范圍有限和外部儲能電容器體積過大等常見問題。

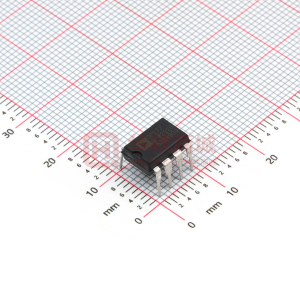

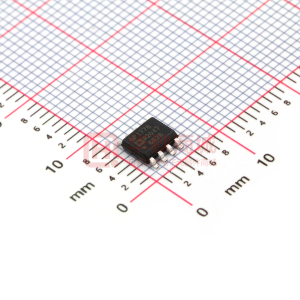

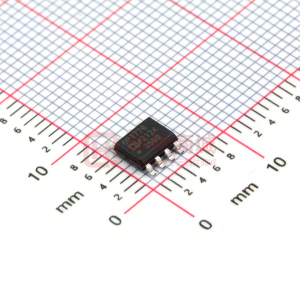

OP177的溫度范圍為?40°C至+85°C擴展工業溫度范圍。該產品提供8引腳PDIP封裝及節省空間的8引腳SOIC封裝。

方框圖
