LMP8646 精密限流器

數據： LMP8646 精密限流器數據表 (Rev. B)

描述

LMP8646是一款精密限流器，可利用任意開關或線性穩壓器提供的反饋節點為其提高限流精度。

LMP8646支持-2V至76V共模電壓范圍內的輸入信號。該器件具有可變增益，可用于調節感測電流。該增益通過單個外部電阻R _G進行配置，可提供較高的靈活性以及高達2％的精度。該器件帶寬是可調節的（通過與R _G并聯的單個外部電容進行配置），因此適用于各類應用。此外，其輸出將進行緩沖，從而提供低輸出阻抗。

LMP8646對于需要電路保護和改進型精密系統的工業，汽車，電信和消費類應用而言無疑是理想選擇.LMP8646采用6引腳SOT封裝，額定工作溫度范圍為-40°C至125°C。

特性

提供電路保護和限流功能
單電源供電
-2V至76V共模電壓范圍
可變增益（由外部電阻設置）
可調節帶寬（由外部電容設置）
緩沖輸出
V _SENSE = 100mV時可獲得3％的輸出精度
主要技術規格：
- 電源電壓范圍為2.7V至12V
- 增益精度：2.0％（最大值）
- 跨導：200μA/V
- 偏移：±1mV（最大值）
- 靜態電流：380μA
- 輸入偏置：12μA（典型值）

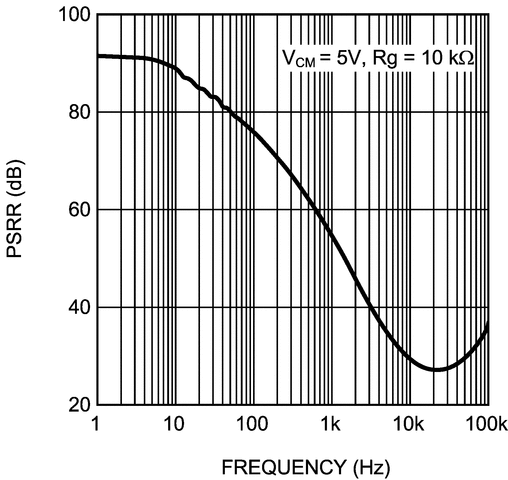

- 電源抑制比（PSRR）：85dB < /li>
- 共模抑制比（CMRR）：95dB
- 溫度范圍：-40°C至125°C
- 6引腳小外形尺寸晶體管（SOT）封裝

應用

高側和低側限流
電路故障保護

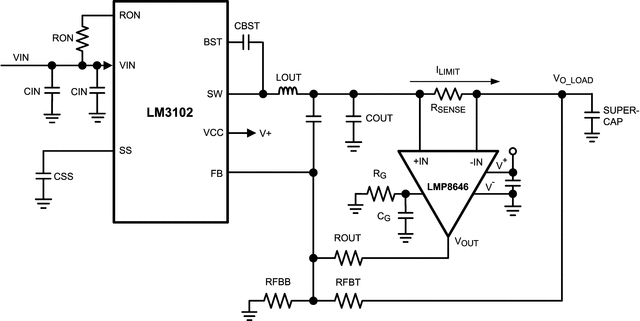

電池和超級電容充電
發光二極管（LED）恒流驅動
電管理

<小>所有商標是其相應所有者的財產。

參數 與其它產品相比?電流感應放大器模擬輸出

?
Common Mode Voltage (Max) (V)
Common Mode Voltage (Min) (V)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Typ) (uV/C)
Gain (V/V)
Gain Error (%)
Gain Error Drift (Max) (ppm/°C)
CMRR (Min) (dB)
Bandwidth (kHz)
Supply Voltage (Max) (V)
Supply Voltage (Min) (V)
Iq (Max) (mA)
Number of Channels (#)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?

LMP8646
76 ? ?
-2 ? ?
1000 ? ?
4 ? ?
Adjustable ? ?
2 ? ?
140 ? ?
55 ? ?
35 ? ?
12 ? ?
2.7 ? ?
3.11 ? ?
1 ? ?
Low-side Capable ? ?
Catalog ? ?
-40 to 125 ? ?
SOT-23-THIN ? ?
6SOT-23-THIN: 8 mm2: 2.8 x 2.9(SOT-23-THIN) ? ?
